Bojler¶

Volba při registraci: Kombinované – Bojler

Tento typ je určen pro řízení a sledování ohřevu vody.

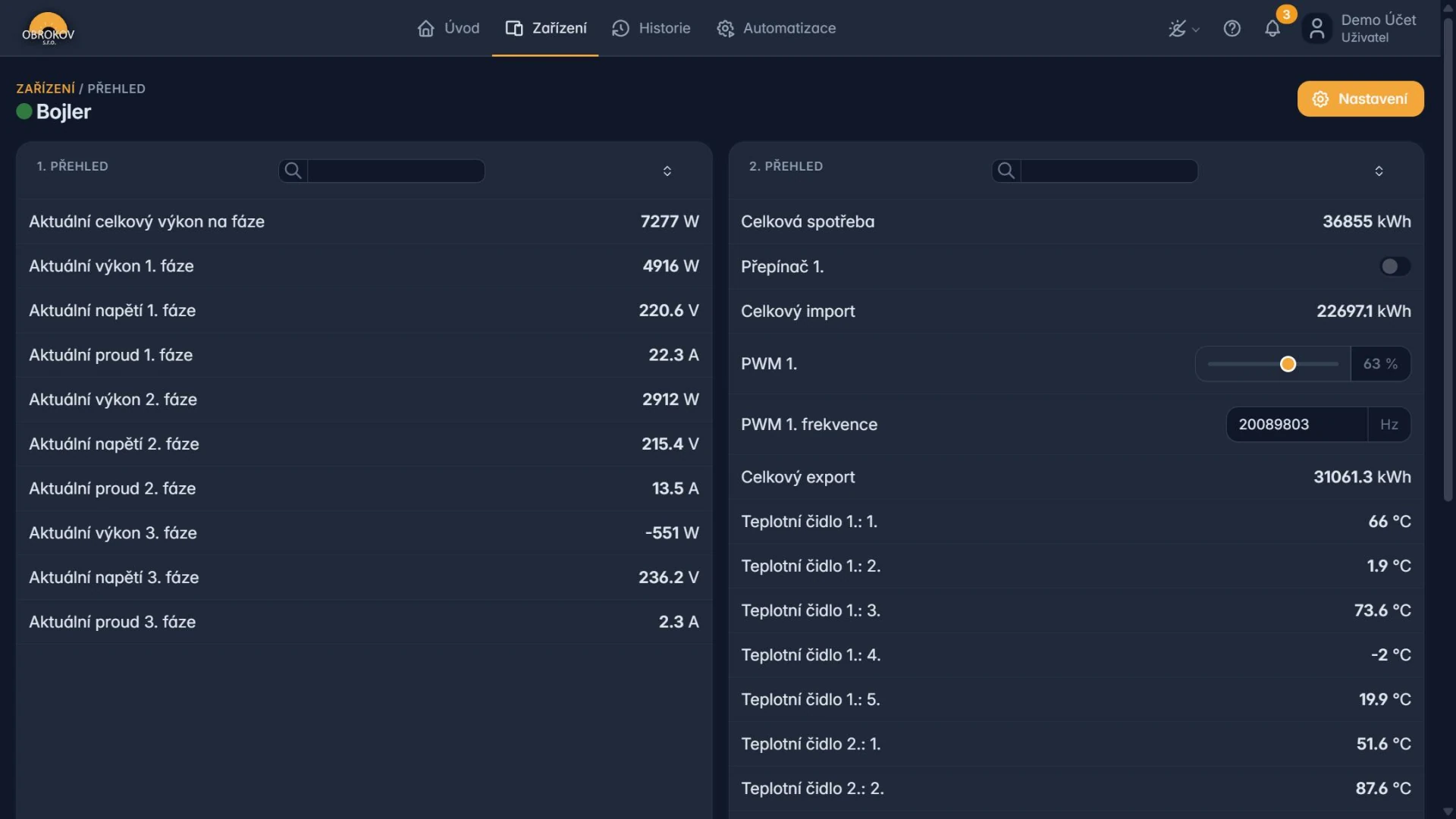

Detail a ovládání¶

Elektrické hodnoty¶

Část 1. přehled obsahuje aktuální celkový výkon a pro každou ze tří fází samostatný výkon, napětí a proud. Hodnoty ve wattech, voltech a ampérech jsou pouze pro čtení.

Záporný výkon může podle zapojení znamenat opačný směr toku. Význam potvrďte podle projektu měření a nespoléhejte na jednu náhodnou hodnotu.

Energie, teploty a ovládací prvky¶

Část 2. přehled obsahuje:

• Celkovou spotřebu, Celkový import a Celkový export v kWh,
• ovládací prvek Přepínač 1.,
• posuvník PWM 1. v procentech a číselné pole PWM 1. frekvence v Hz,
• Teplotní čidlo 1.: 1.–5. a Teplotní čidlo 2.: 1.–5. ve stupních Celsia.

Část 3. přehled začíná přepínačem Relé – všechny. Hromadný povel může změnit více výstupů současně. Nepoužívejte jej, dokud neznáte jejich skutečné přiřazení.

Teplotní čidla jsou pouze měřené hodnoty. Jejich pořadí neurčuje fyzickou výšku nebo umístění v zásobníku. Přepínače, posuvník PWM a pole frekvence jsou ovládací prvky. Změny odesílají do zařízení.

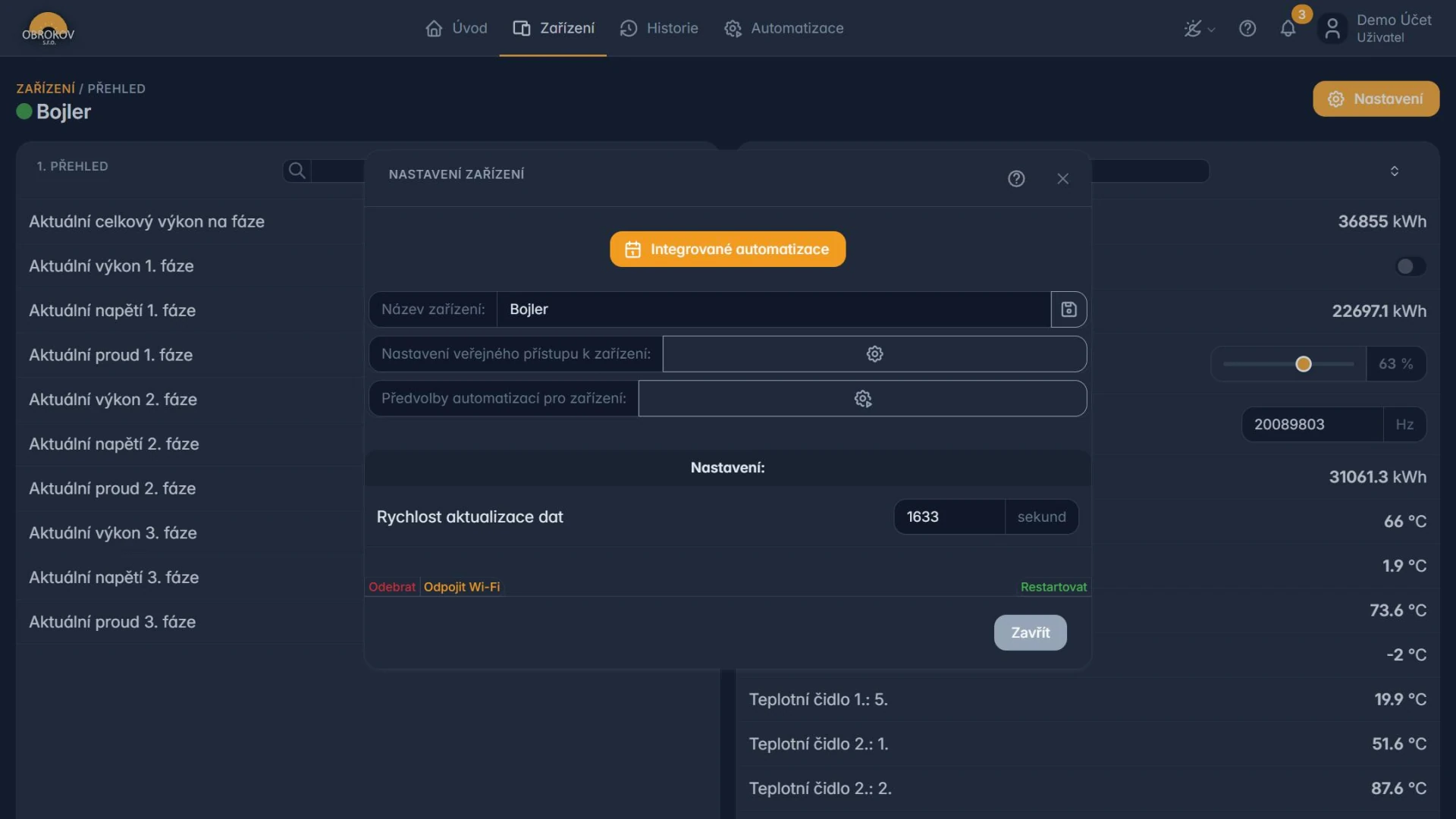

Nastavení zařízení¶

Společné volby a bezpečné servisní postupy popisuje Všeobecné nastavení zařízení.

Nastavení obsahuje odkaz na Integrované automatizace, předvolby automatizací pro zařízení, název zařízení, veřejný přístup a pole Rychlost aktualizace dat v sekundách. Dále jsou dostupné společné servisní akce pro odebrání, odpojení Wi‑Fi a restart.

Interval aktualizace neměňte jen kvůli rychlejšímu překreslování obrazovky. Příliš krátká hodnota zvyšuje komunikační zátěž. Použijte nastavení instalační firmy.

Produkt v e-shopu¶

OBK BOJLER je nástěnný rozvaděč pro chytré řízení elektrického bojleru. Spíná ohřev podle spotových cen, výroby fotovoltaiky, času, teploty nebo dalších podmínek a umožňuje místní i vzdálené ovládání přes web či mobilní aplikaci.

E-shop nabízí technický list, návod k zapojení a záruční podmínky. Kvůli rozdílným rozměrům uvedeným na produktové stránce ověřte před montáží rozměry v aktuálním technickém listu. Cenu a dostupnost vždy ověřte přímo v e-shopu.

Bezpečnost ohřevu vody¶

• Zachovejte mechanický termostat a havarijní ochranu.
• Bez pokynu výrobce neměňte maximální teplotu.
• Při servisu, vypuštěném zásobníku nebo poruše ohřev na dálku nezapínejte.
• Ochranu proti množení legionel nastavujte podle pokynů výrobce a instalační firmy.
• Počítejte s rizikem opaření při vysoké teplotě vody.

Registrace¶

1. Na štítku ověřte, že jde skutečně o typ Bojler.
2. Otevřete registraci OBK Smart.
3. V poli Typ zařízení vyberte Kombinované – Bojler.
4. Zadejte dvanáctimístné ID zařízení bez mezer, pomlček a dvojteček.
5. Po ověření pokračujte k registraci účtu.
6. Po přihlášení ověřte typ u stavové tečky.

První kontrola detailu¶

1. Otevřete detail bojleru.
2. Nejdříve pouze přečtěte názvy všech hodnot a ovládacích prvků.
3. Z dokumentace zjistěte umístění každého teplotního čidla.
4. Rozlište skutečnou teplotu, požadovanou teplotu a případný stav ohřevu.
5. Porovnejte hodnoty s fyzickým stavem zásobníku.
6. Ovládání vyzkoušejte až po potvrzení instalační firmou.

Jak číst více teplot¶

Čidla mohou být umístěna v různých výškách zásobníku.

• horní část se obvykle ohřeje dříve,
• dolní část může zůstat chladnější,
• velký rozdíl nemusí sám o sobě znamenat poruchu,
• přesné pořadí čidel určuje zapojení.

Neodvozujte fyzické umístění čidla pouze z jeho pořadového čísla.

Ruční ohřev¶

Následující postup použijte jen tehdy, když vaše obrazovka nabízí jasně pojmenovaný běžný ovládací prvek:

1. Zkontrolujte aktuální teploty.
2. Ověřte, že je zásobník naplněný a neprovádí se na něm servis.
3. Zkontrolujte aktivní automatizace.
4. Odešlete pouze jeden povel.
5. Počkejte na potvrzení stavu.
6. Sledujte teplotu; mění se pomaleji než přepínač.

Pokud si nejste jistí významem ovládacího prvku, změnu neprovádějte.

Historie ohřevu¶

1. Otevřete Historie.
2. Vyberte bojler a posledních 24 hodin.
3. Přidejte dostupná teplotní čidla.
4. Přidejte stav ohřevu nebo výkon pouze tehdy, když je v nabídce.
5. Sledujte, zda po spuštění teploty po určité době rostou.
6. Pro servis stáhněte graf i CSV.

Automatizace¶

Bezpečná automatizace musí respektovat termostat a provozní limity.

1. Začněte upozorněním na neobvyklou teplotu.
2. Pro řízení použijte dvě rozdílné hranice zapnutí a vypnutí.
3. Zajistěte, aby pravidla nebyla v rozporu s integrovanou automatizací.
4. Ověřte chování při výpadku internetu a napájení.
5. První cyklus sledujte osobně.

Když voda není teplá¶

1. Zkontrolujte všechny dostupné teploty.
2. Ověřte stav ohřevu a případný chybový text.
3. Zkontrolujte, zda stav nepřepsala některá automatizace nebo plán.
4. Ověřte, zda web přijímá aktuální data.
5. Neobcházejte termostat a neotevírejte elektrickou část.
6. Pokud aplikace ukazuje ohřev, ale teplota dlouho neroste, kontaktujte servis.
