Střídač Deye SUN¶

Volba při registraci: Měnič – Deye SUN

Detail střídače Deye SUN spojuje okamžité řízení, tok energie, plán cen, denní bilance, grafy a technické senzory.

Modely v e-shopu¶

E-shop nabízí osm třífázových hybridních střídačů Deye. Všechny podporují asymetrický provoz, vzdálené sledování a komunikaci se systémem OBK Smart. Konkrétní baterie, výkon panelů, jištění a provozní limity musí vždy odpovídat projektu elektrárny a technickému listu přesného modelu.

Řada SG05 pro baterie s napětím 48 V¶

Modely SG05 používají baterie LiFePO₄, Li‑Ion nebo olověné v rozsahu 40–60 V. Mají dva MPPT regulátory, maximální účinnost 97,6 %, evropskou účinnost 97,0 %, komunikaci BMS / CAN / RS485 / RS232 / DRM, krytí IP65, aktivní i pasivní chlazení a podporu až deseti paralelně zapojených jednotek. E-shop uvádí šest časových režimů, sledování prostřednictvím systémů SOLARMAN a OBK Smart a ochrany proti přepětí, zkratu, přetížení a přehřátí. Některé modely mají také ochranu AFCI.

Záruka je na produktových stránkách uvedena jako 5 + 5 let. Součástí balení jsou měřicí transformátory, Wi‑Fi dongle, konektory, komunikační kabel a držák na zeď.

Dokumentace z e-shopu:

• pro 10 a 12 kW: technický list a manuál,
• pro 15 a 20 kW: technický list a manuál,
• pro 15 kW: certifikace.

Řada SG04 pro baterie s napětím 48 V¶

Modely SG04 používají baterie LiFePO₄, Li‑Ion nebo olověné v rozsahu 40–60 V. Mají dva MPPT regulátory s účinností nad 99 %, asymetrický třífázový výstup, komunikaci BMS / CAN / RS485 / RS232 / DRM a sledování prostřednictvím systémů SOLARMAN a OBK Smart. Chlazení je aktivní i pasivní. E-shop uvádí ochranu proti přetížení, přepětí, zkratu a přehřátí.

Součástí balení jsou měřicí transformátory, Wi‑Fi dongle, konektory, komunikační kabel a držák na zeď. E-shop odkazuje na společný technický list SG04 10/12 kW. U modelu s výkonem 6 kW před montáží ověřte jeho vlastní dokumentaci kvůli rozdílnému proudu a rozměrům na produktové stránce.

Vysokonapěťový SUN‑50K‑SG01HP3‑EU‑BM4¶

SUN‑50K‑SG01HP3‑EU‑BM4 je třífázový model o výkonu 50 kW pro komerční a rozsáhlé FVE. Hlavní produktový štítek uvádí vysokonapěťovou baterii 160–800 V, čtyři MPPT, maximální FV výkon 65 kW, účinnost 97,6 %, rozměry 450 × 700 × 400 mm a hmotnost 80 kg. Střídač podporuje asymetrický provoz, generátor, chytrý výstup, grid peak shaving a sledování prostřednictvím systémů SOLARMAN a OBK Smart.

Externí ventilátor pro SG04¶

OBK Ventilátor je určen pro střídače Deye SG04. Montuje se do stávajících otvorů, napájí se 12 V a podporuje řízení PWM nebo ON/OFF přes externí termostat či OBK Smart.

Aktuální cenu, dostupnost, kompatibilitu baterie a případnou novější revizi parametrů vždy ověřte na produktové stránce a v technickém listu přesného modelu.

Otevření detailu¶

1. V horní nabídce stiskněte Zařízení.
2. Najděte kartu Deye SUN.
3. Klikněte do karty mimo její záložky a grafy.
4. Počkejte, až se zobrazí nadpis Deye SUN.

Krátkodobý nákup nebo prodej¶

Nahoře jsou pole Prodej na určitý čas (minut) a Nákup na určitý čas (minut). Uprostřed je Aktuální stav.

Prodej na zadaný počet minut¶

1. Ověřte, že prodej umožňují vaše smlouva i nastavení distributora.
2. Zkontrolujte aktuální cenu a minimální stav baterie.
3. Do pole Prodej na určitý čas (minut) napište délku.
4. Klikněte mimo pole.
5. Zkontrolujte text Aktuální stav.
6. Sledujte tok u položky Síť.

Nákup na zadaný počet minut¶

1. Zkontrolujte aktuální cenu, stav baterie a dostupný příkon domu.
2. Do pole Nákup na určitý čas (minut) napište délku.
3. Klikněte mimo pole.
4. Zkontrolujte text Aktuální stav.
5. Sledujte kapacitu a výkon baterie.

Hodnota 0 znamená, že krátkodobý režim není požadován.

Distribuce energie¶

Schéma ukazuje, odkud energie přichází a kam odchází.

Směr šipek je důležitější než samotné znaménko čísla. Čísla se mění téměř stále, proto je sledujte alespoň několik desítek sekund.

Co dělat při nečekaném toku¶

1. Počkejte alespoň na dvě aktualizace stránky.
2. Zkontrolujte Aktuální stav nákupu nebo prodeje.
3. Zkontrolujte plán Ceny energií.
4. Ověřte kapacitu baterie.
5. Pokud tok nedává smysl dlouhodobě, nic dalšího nepřepisujte a kontaktujte instalační firmu.

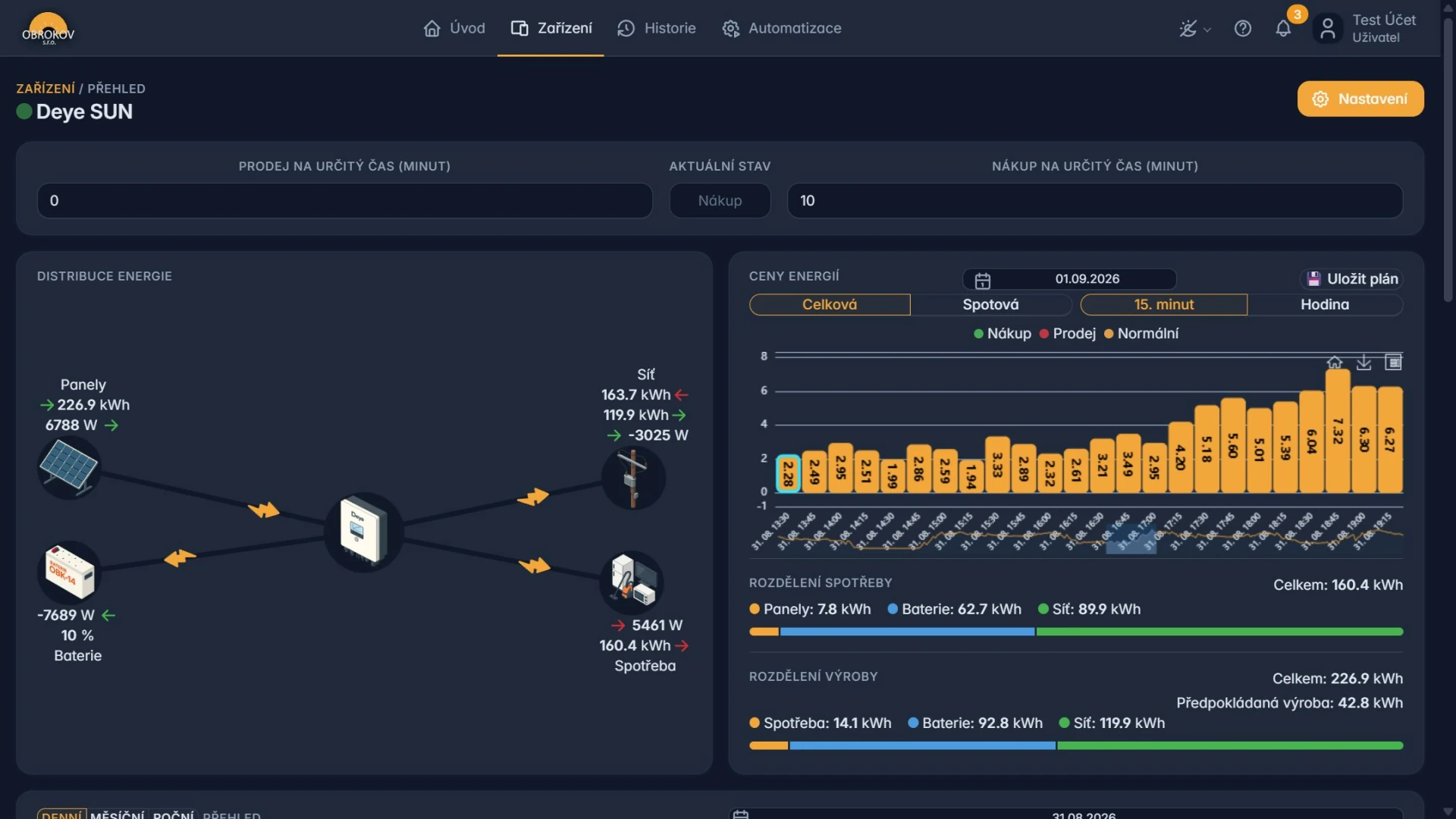

Ceny energií a plán¶

Výběr zobrazené ceny¶

1. V části Ceny energií vyberte datum.
2. Zvolte Celková, chcete-li vidět konečnou cenu podle nastavení účtu a distributora.
3. Zvolte Spotová, chcete-li vidět samotnou spotovou cenu.
4. Zvolte 15. minut nebo Hodina.

Aplikace si volbu Celková nebo Spotová a volbu 15. minut nebo Hodina pamatuje pro každé zařízení zvlášť. Přepnutí zobrazení u Deye SUN proto nemění naposledy použitý pohled u jiného střídače.

Na telefonu se volby skládají do více řádků. Nejprve zkontrolujte datum, potom typ ceny a nakonec délku intervalu; graf lze vodorovně posouvat bez změny plánu.

Legenda rozlišuje Normální, Nákup a Prodej. Pokud je tento údaj pro daný den dostupný, detail intervalu také ukazuje, zda plán pochází od uživatele, nebo ze systému.

Historie plánů po dnech¶

Po zvolení data se načtou ceny i plán příslušného dne. Systémový plán a uživatelem upravený plán se uchovávají v denní historii, takže se při přechodu na jiné datum dnešní změny nekopírují do dalších dnů.

Minulé dny používejte ke kontrole cen, režimů a původu plánu. Upravovat lze budoucí intervaly dnešního i zítřejšího dne; minulé intervaly jsou zamčené. Při ukládání musí zobrazený rozsah obsahovat aktuální den.

Vytvoření denního plánu¶

1. Zobrazte aktuální den. Graf zahrnuje také upravitelné intervaly následujícího dne.
2. Nastavte rozlišení 15. minut nebo Hodina.
3. Spodní část grafu posuňte na požadovaný čas.
4. Klikněte na sloupec budoucího intervalu. Minulé intervaly jsou zamčené.
5. Opakovaným kliknutím zvolte Nákup, Prodej nebo uživatelem přepsaný normální režim.
6. V bublině nad grafem zkontrolujte čas, nákupní i prodejní cenu, denní průměry, režim, původ plánu a případnou simulaci baterie.
7. Při zobrazení Hodina počítejte s tím, že jedno kliknutí změní všechny čtyři čtvrthodinové intervaly.
8. Stejným způsobem nastavte další budoucí intervaly.
9. Zkontrolujte celý den, zejména přechod přes půlnoc.
10. Stiskněte Uložit plán.
11. Po uložení znovu zkontrolujte upravené intervaly dnešního i zítřejšího dne.

Očekávaný výsledek: zvolené budoucí intervaly dnešního i zítřejšího dne zůstanou barevně označené a budou použity v automatickém režimu.

Rozdělení spotřeby¶

Tato část vysvětluje, z jakých zdrojů byla pokryta spotřeba domu.

• Panely – přímé pokrytí ze slunce,
• Baterie – energie dodaná z baterie,
• Síť – energie odebraná od distributora.

Hodnota Celkem je přímo v záhlaví panelu. Textové popisky uvádějí energii a barevný pruh ukazuje podíly relevantních zdrojů. Po najetí na segment tooltip doplní jeho energii a procentní podíl. Nulový nebo jinak nerelevantní segment se v pruhu nezobrazuje. Součet položek by měl přibližně odpovídat hodnotě Celkem.

Rozdělení výroby¶

Tato část ukazuje, kam odešla vyrobená energie:

• do spotřeby,
• do baterie,
• do sítě.

Panel zobrazuje celkovou výrobu a energii jednotlivých cílů. Barevný pruh vyjadřuje jejich podíly a tooltip segmentu doplňuje procenta; nulové segmenty se v pruhu skrývají. Zobrazuje se také Předpokládaná výroba. Jde o odhad, nikoli zaručený výsledek.

Denní, měsíční a roční přehled¶

1. V části přehled zvolte Denní, Měsíční nebo Roční.
2. Vyberte datum.
3. Počkejte na překreslení grafu.
4. Při porovnávání používejte vždy stejné období a stejné jednotky.

Denní přehled je vhodný pro kontrolu konkrétní události. Měsíční a roční přehled použijte pro dlouhodobé porovnání.

Tabulka Senzory¶

Tabulka obsahuje podrobné provozní hodnoty a ovládací prvky. Ukázkové zařízení například nabízí několik přepínačů, PWM výstupů a jejich frekvencí.

1. Do vyhledávání napište část názvu.
2. Přečtěte název celého řádku.
3. Rozlište hodnotu pouze pro čtení od vypínače nebo číselného pole.
4. Hodnotu měňte pouze tehdy, když znáte její účel.

Velká část senzorů se lépe prohlíží v Historii.

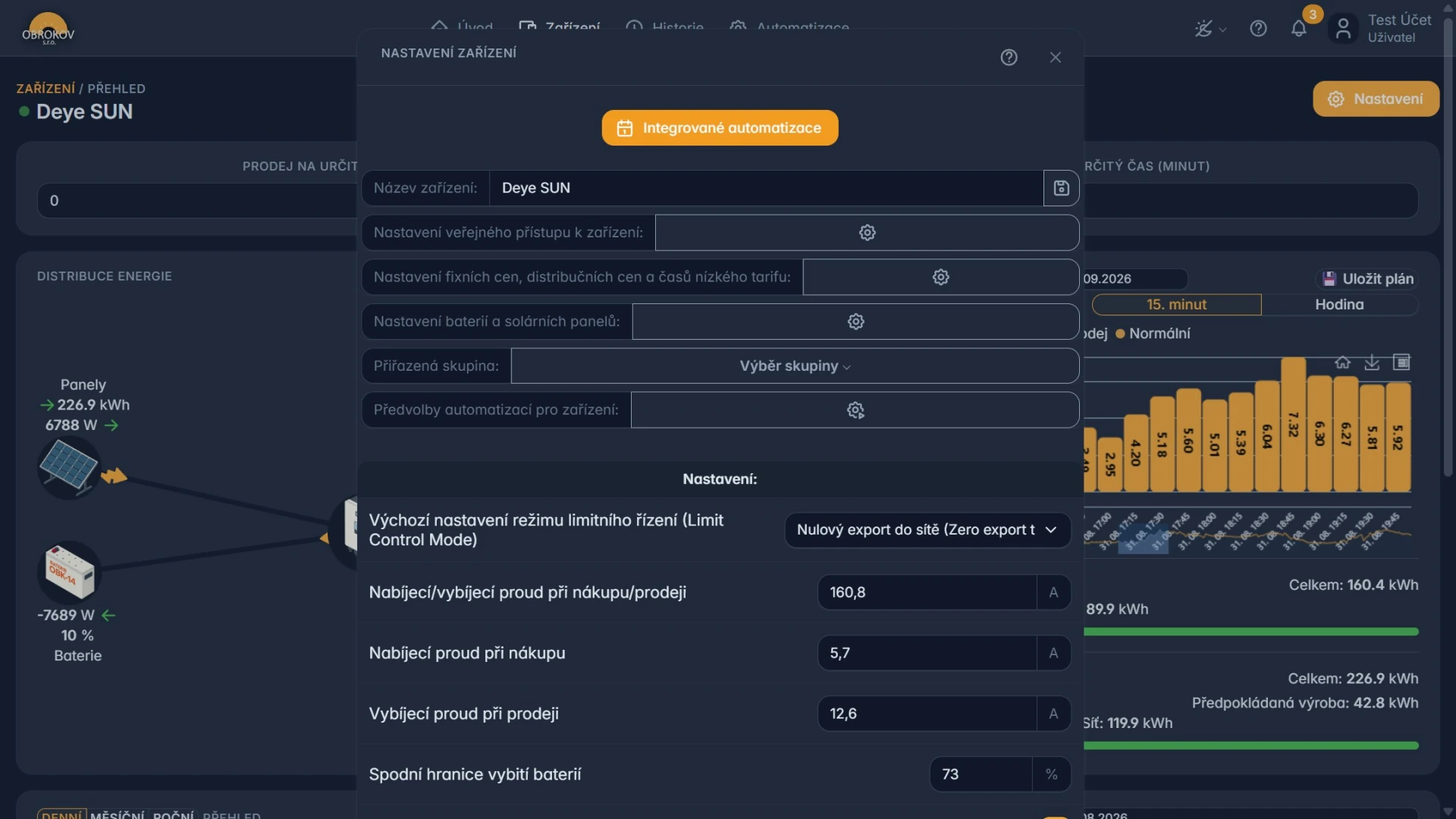

Nastavení zařízení¶

Společné volby a bezpečné servisní postupy popisuje Všeobecné nastavení zařízení.

Vpravo nahoře stiskněte Nastavení. Tlačítko Jak nastavit? spouští průvodce přímo v aplikaci.

V dialogu je také položka Předvolby automatizací pro zařízení. Otevírá připravené webové scénáře pro ceny, baterii, přetoky, časové řízení nebo upozornění. Před zapnutím vždy zkontrolujte přiřazené senzory, cílové prvky a limity podle společného postupu pro předvolby automatizací.

Automatický režim¶

Nahoře lze zvolit Žádný režim, Manuální režim nebo Automatický režim. Automatický režim používá uložený cenový plán a související řízení.

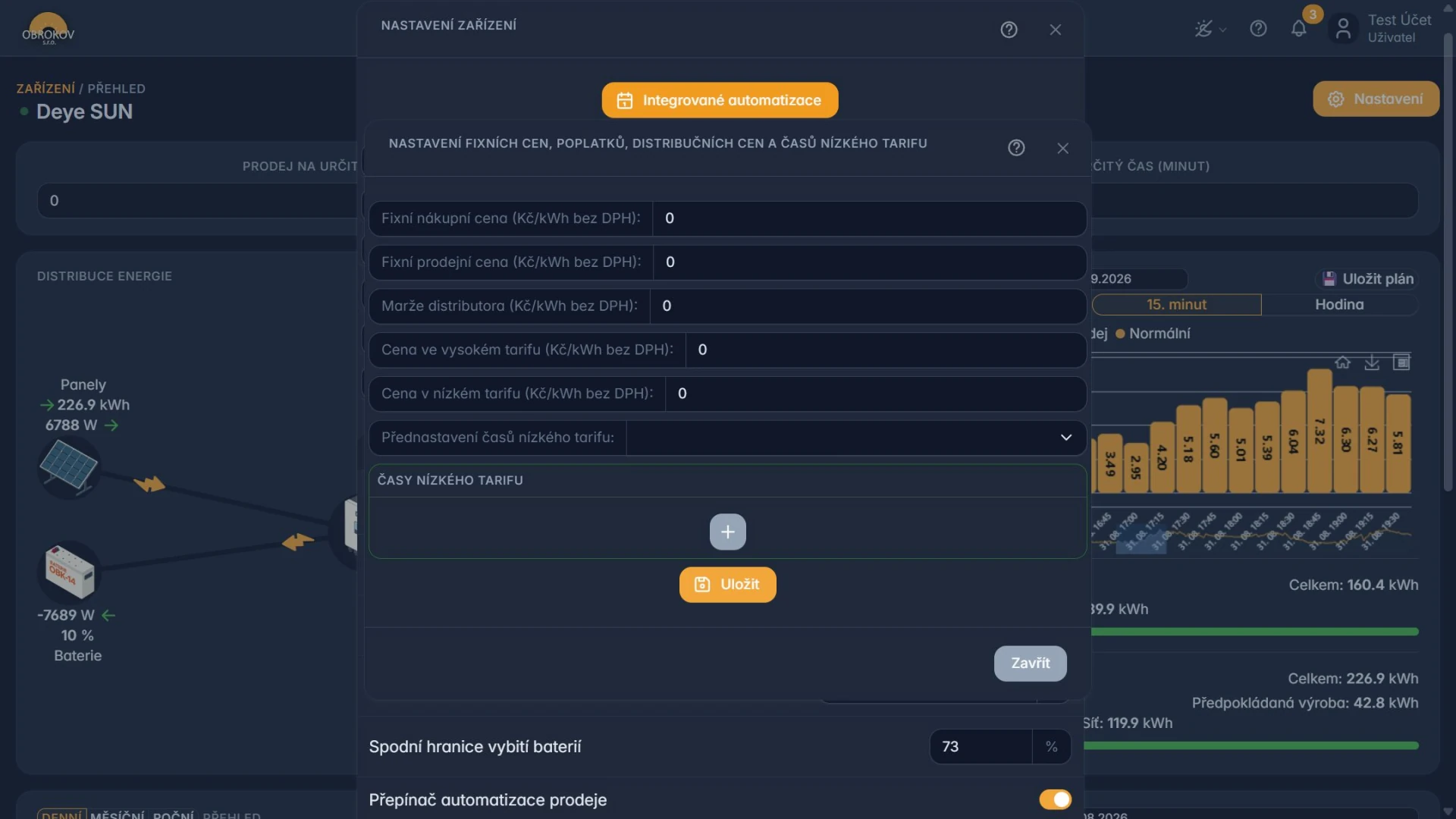

Nastavení cen a nízkého tarifu¶

1. Otevřete Nastavení fixních cen, poplatků, distribučních cen a časů nízkého tarifu.
2. Připravte si poslední ceník dodavatele a distribuční sazbu.
3. Vyplňte požadované ceny bez DPH: fixní nákup, fixní prodej, marži distributora, vysoký tarif a nízký tarif.
4. Přednastavenou kombinaci distributora a sazby vyberte pouze tehdy, když přesně odpovídá údajům ve smlouvě.
5. U vlastního intervalu vyberte dny, čas Od a Do.
6. Zkontrolujte případné intervaly přes půlnoc.
7. Stiskněte Uložit.
8. Vraťte se do grafu cen a ověřte výsledek.

Přednastavení zahrnují sazby EG.D a ČEZ.

Nastavení baterie a panelů¶

1. Otevřete Nastavení baterií a solárních panelů.
2. Zadejte kapacitu baterií v kWh.
3. U panelů zvolte Nainstalovány.
4. Zadejte zeměpisnou šířku a délku.
5. Zadejte výkon panelů v kWp.
6. Vyberte orientaci panelů.
7. Zadejte náklon panelů ve stupních.
8. Stiskněte Uložit.

Tyto údaje ovlivňují předpokládanou výrobu. Nezmění fyzické zapojení panelů.

Přiřazená skupina¶

1. U položky Přiřazená skupina otevřete Výběr skupiny.
2. Vyberte existující skupinu nebo zvolte Vytvořit novou skupinu.
3. Po vytvoření podle potřeby obnovte stránku.
4. Novou skupinu vyberte.

Volbou Odebrat ze skupiny vazbu zrušíte. Skupiny neměňte jen kvůli třídění karet; mohou ovlivnit spolupráci zařízení a automatizací.

Technické limity¶

V servisní části jsou mimo jiné:

• výchozí režim limitního řízení,
• nabíjecí a vybíjecí proud,
• spodní hranice vybití baterie,
• hloubka vybití při prodeji,
• zimní režim,
• rychlost aktualizace dat,
• ID sběrnice Modbus,
• vyrovnávání špiček v síti,
• maximální nabíjecí a vybíjecí proud.

Integrované automatizace¶

Integrované automatizace se přes internet nahrají přímo do Deye SUN. Po nahrání je zařízení vykonává i bez připojení k internetu. Oproti běžným webovým automatizacím mají méně možností, ale nejsou závislé na průběžném spojení s webovou službou.

Senzory Aktuální hodina a Aktuální minuta použijte až poté, co se zařízení alespoň jednou připojilo k internetu.

Otevření editoru¶

1. Otevřete detail Deye SUN.
2. Vpravo nahoře stiskněte Nastavení.
3. Stiskněte Integrované automatizace.
4. Rozbalte Informace o integrovaných automatizacích a přečtěte aktuální omezení.
5. Počkejte, až se načte seznam pravidel.

Ikona plus přidá pravidlo. Ikona diskety odešle celý upravený seznam do zařízení.

Vytvoření pravidla¶

1. Před změnou si poznamenejte původní režim Deye SUN a hodnoty, kterých se má pravidlo týkat.
2. Stiskněte ikonu plus vedle nadpisu Integrované automatizace.
3. Nové pravidlo výstižně pojmenujte.
4. Během přípravy nechte jeho vypínač vypnutý.
5. Rozbalte kartu pravidla.
6. V části Podmínky pojmenujte podmínku a vyberte sledovaný senzor.
7. Zvolte porovnání ==, !=, >=, >, <= nebo < a zadejte hodnotu.
8. Další podmínku přidejte ikonou plus u části Podmínky pouze tehdy, když ji pravidlo opravdu potřebuje.
9. V části Akce vyberte zapisovatelný senzor a cílovou hodnotu.
10. Je-li to nutné, přidejte další akci nebo Negativní akci pro stav, kdy podmínky neplatí.
11. Zkontrolujte názvy, jednotky, porovnání i všechny cílové hodnoty.
12. Teprve potom stiskněte ikonu diskety nahoře.
13. Počkejte na dokončení přenosu, stránku znovu načtěte a ověřte, že pravidlo zůstalo uloženo.

Bezpečné zapnutí a zkouška¶

1. Nové pravidlo nejdříve uložte vypnuté.
2. Ověřte, že jeho podmínka právě nevyvolá nebezpečnou změnu.
3. Zapněte vypínač pravidla a znovu stiskněte ikonu diskety.
4. Sledujte Aktuální stav, tok energie, baterii a změněné senzory.
5. Pokud se střídač chová jinak, než očekáváte, pravidlo vypněte a uložte vypnutý stav.

Když se editor nenačte¶

Pokud zůstane seznam prázdný nebo se objeví chyba Cannot read properties of undefined, nic neukládejte. Jednou obnovte stránku, ověřte, že Deye SUN je online, a editor znovu otevřete přes Nastavení. Když chyba zůstane, pořiďte snímek a postupujte podle Řešení potíží.

Když hodnoty neodpovídají očekávání¶

• Zkontrolujte datum a zvolený interval.
• Počkejte na další aktualizaci.
• Porovnejte okamžitý výkon ve wattech s energií v kWh. Nejde o stejnou veličinu.
• Ověřte správné nastavení baterie, panelů a cen.
• Sledujte šipky i znaménka alespoň půl minuty.
• Při dlouhodobém nesouladu kontaktujte instalační firmu.
