Elektroměr Eastron¶
Volba při registraci: Elektromer – Eastron
Elektroměr slouží k měření elektrických veličin a podle zapojení také k ovládání relé. Podle modelu může zobrazovat hodnoty jedné nebo tří fází, okamžitý výkon a součty energie.
Rozhraní elektroměru

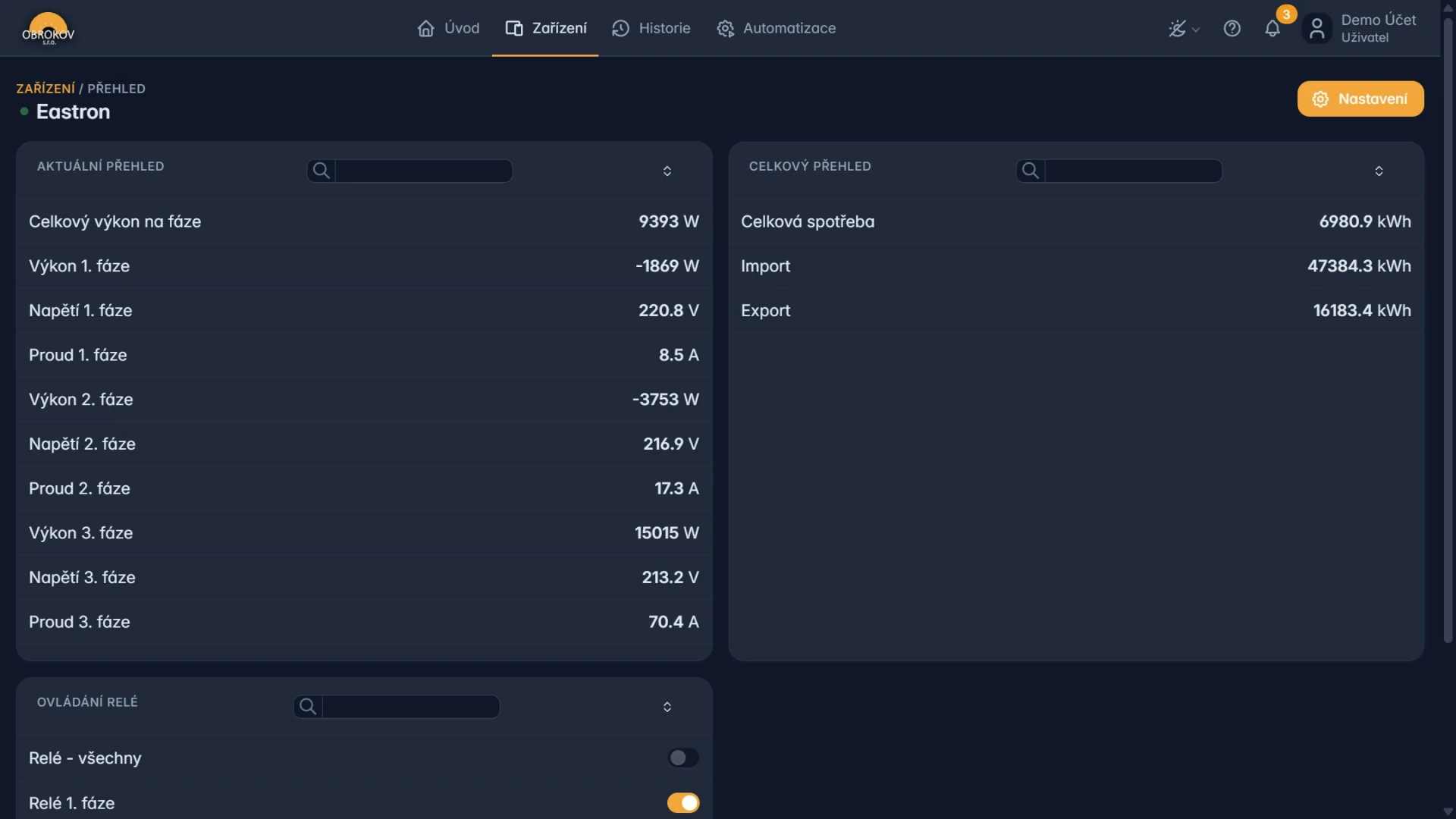

Detail Eastronu obsahuje části Aktuální přehled, Celkový přehled a Ovládání relé. Na snímku nastavení je vybrán model SDM230 (1F). Názvy senzorů a dostupné fáze se mohou lišit podle modelu elektroměru, zapojení a firmwaru.
Modely v e-shopu¶
E-shop nabízí tři třífázové elektroměry Eastron. Všechny měří napětí, proud, frekvenci, účiník, výkon a energii a komunikují přes RS485 s protokolem Modbus RTU. Liší se způsobem měření proudu, přesností, výstupy a provozními limity.
Eastron SDM530C¶
Eastron SDM530C používá přímé měření do 100 A a obsahuje samostatné relé pro odpojení jednotlivých fází. E-shop uvádí kompatibilitu s měniči Deye a připojení k OBK Smart včetně vzdáleného sledování.
| Vlastnost | Údaj e-shopu |
|---|---|
| Síť a proud | 3×230/400 V AC, 80–120 % jmenovitého napětí; přímé měření do 100 A |
| Frekvence | 50 / 60 Hz |
| Přesnost | Class 0.5S pro činnou energii, Class 2 pro jalovou energii |
| Vlastní spotřeba | Nejvýše 2 W / 10 VA na fázi |
| Komunikace | RS485 Modbus RTU, 1 200–9 600 bps |
| Pulsní výstup | 1 000 imp/kWh; délka pulzu 200 / 100 / 60 ms |
| Relé | Samostatné relé pro každou fázi |
| Displej | Podsvícený LCD, 8 číslic, nejvýše 999 999,99 kWh/kvarh |
| Provozní teplota | −25 až 55 °C |
| Krytí a kategorie | IP51 pro vnitřní instalaci, CAT III, M1, E2 |
| Montáž a rozměry | DIN lišta; 125,5 × 96,5 × 76,5 mm |
| Hmotnost | Technický popis uvádí přibližně 55 g, metadata produktu 0,65 kg |
| Obsah balení | Adaptér USB‑C, anténa a komunikační zařízení Eastron SDM |
Použijte technický list SDM530C. Rozdílné údaje o hmotnosti ověřte před montáží podle aktuální dokumentace.
Eastron SDM630-M¶
Eastron SDM630‑M měří přímo bez proudových transformátorů a podporuje zapojení 1P2W, 3P3W a 3P4W.
| Vlastnost | Údaj e-shopu |
|---|---|
| Síť | 3×230/400 V AC, provozní rozsah 80–120 % |
| Proud | 0,3–10(100) A, referenční 10 A, maximum 100 A, rozběhový proud 40 mA |
| Frekvence | 50 / 60 Hz |
| Měření | RMS včetně harmonických složek; fázová a sdružená napětí, proud, frekvence, účiník, činný, jalový a zdánlivý výkon |
| Energie | Importovaná, exportovaná a celková činná i jalová energie |
| Přesnost | Činná energie Class B, jalová Class 2; napětí a proud ±0,5 %, frekvence ±0,2 % |
| Maximální odběr | Nastavitelný interval až 60 minut |
| Komunikace | RS485 Modbus RTU, adresy 1–247, 2 400–38 400 bps, bez parity / lichá / sudá, 1 nebo 2 stop bity |
| Odezva a dosah | Odezva pod 100 ms; sběrnice až 1 000 m při správném zapojení |
| Pulsní výstupy | 2×, konstanta 400 imp/kWh |
| Displej a nastavení | LCD s tlačítky, nastavení chráněné heslem |
| Krytí a kategorie | IP20, CAT III, impulzní výdržné napětí 6 000 V |
| Provozní teplota | −40 až 70 °C |
| Montáž a rozměry | DIN lišta, šířka 4 moduly; 100 × 72 × 66 mm |
| Hmotnost | 0,5 kg |
| Certifikace | MID, typové schválení T12801, oznámený subjekt 0598, EN 50470‑3:2022 |
Použijte technický list SDM630‑M.
Eastron SDM630MCT¶
Eastron SDM630MCT měří nepřímo přes proudové transformátory se sekundárním proudem 1 A nebo 5 A. Podporuje zapojení 1P2W, 3P3W a 3P4W.
| Vlastnost | Údaj e-shopu |
|---|---|
| Síť | 3×230/400 V AC, provozní rozsah 80–120 % |
| Proudové vstupy | CT 1 A nebo 5 A |
| Frekvence | 50 / 60 Hz |
| Měření | Napětí, proud, frekvence, účiník, činný, jalový a zdánlivý výkon; importovaná, exportovaná a celková energie |
| Další měření | Maximální odběr a THD proudu a napětí |
| Přesnost | Činná energie Class 1; varianta SDM630MCT‑MOD‑MID‑0.5 Class 0.5; jalová energie Class 2 |
| Komunikace | RS485 Modbus RTU, adresy 1–247, 2 400–38 400 bps, dosah až 1 000 m |
| Pulsní výstupy | 2×; jeden konfigurovatelný, druhý 3 200 imp/kWh |
| Displej | Podsvícený LCD, nejvýše 9 999 999,9 kWh/kvarh |
| Vlastní spotřeba | Nejvýše 2 W / 10 VA na fázi |
| Teploty | Provoz −25 až 55 °C, skladování −40 až 70 °C |
| Krytí a kategorie | IP51 pro vnitřní instalaci, CAT III, M1, E2 |
| Montáž a rozměry | DIN lišta; 94,5 × 72 × 65 mm |
| Hmotnost | 0,4 kg |
| Certifikace | MID B+D, směrnice 2014/32/EU, IEC 62053‑21 a EN 50470‑1/‑3 |
Použijte technický list SDM630MCT. Aktuální cenu, dostupnost a případnou novější revizi všech modelů vždy ověřte přímo v e-shopu.
Registrace¶
- Otevřete registraci OBK Smart.
- Vyberte Elektromer – Eastron.
- Zadejte dvanáctimístné ID zařízení bez mezer, pomlček a dvojteček.
- Po ověření stiskněte Pokračovat k registraci.
- Dokončete registraci účtu.
- Po přihlášení ověřte stav a sílu Wi‑Fi na kartě zařízení.
Hodnoty a ovládání¶
V části Aktuální přehled se zobrazují:
- Celkový výkon na fáze,
- Výkon 1. fáze,
- Napětí 1. fáze,
- Proud 1. fáze,
- Frekvence.
Část Celkový přehled obsahuje hodnoty Celková spotřeba, Import a Export v kWh.
V části Ovládání relé jsou přepínače Relé 1. fáze, Relé 2. fáze a Relé 3. fáze.
Přepínače relé mohou ovládat skutečné okruhy
Než některé relé přepnete, nechte si od instalační firmy potvrdit, co ovládá. Stav neměňte jen kvůli vyzkoušení obrazovky.
Samotná přítomnost tří přepínačů v rozhraní nepotvrzuje, že má konkrétní elektroměr tři fyzicky zapojená relé. Rozhodující je přesný model a projekt elektroinstalace.
Nastavení zařízení¶
Společné volby a bezpečné servisní postupy popisuje Všeobecné nastavení zařízení.

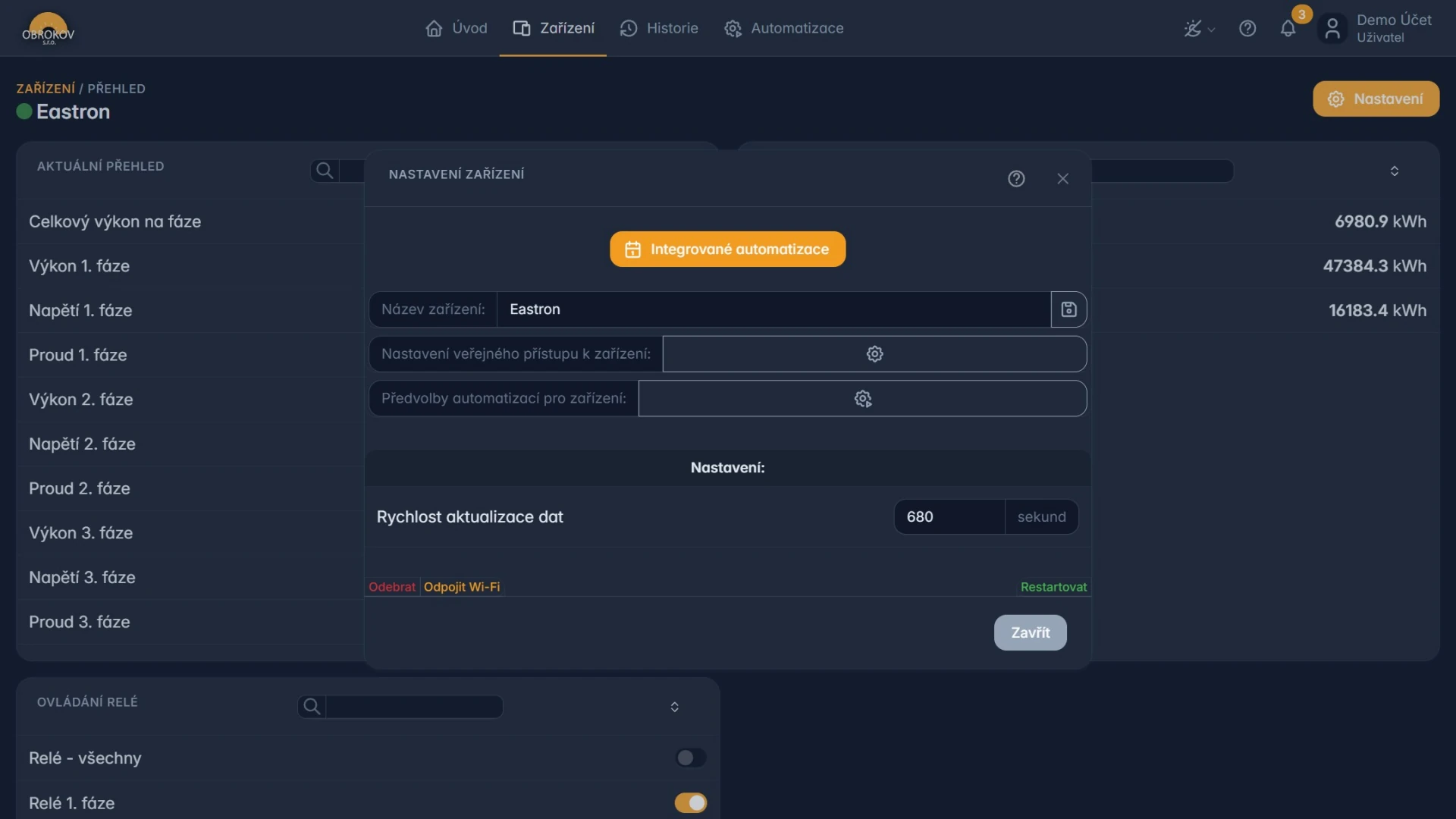

V nastavení ukázkového zařízení jsou kromě názvu, veřejného přístupu a servisních voleb dostupné:
- Integrované automatizace,
- Předvolby automatizací pro zařízení,
- Rychlost aktualizace dat v sekundách,
- Model elektroměru; u ukázkového zařízení je vybrán SDM230 (1F).
Model neměňte podle počtu hodnot, které chcete zobrazit. Musí odpovídat skutečnému elektroměru, jinak mohou být názvy, jednotky nebo přepočty chybné. Rychlejší aktualizaci nenastavujte bez doporučení technika. Příliš krátký interval zvyšuje komunikační zátěž.
Co znamenají základní jednotky¶
| Jednotka | Co měří | Jednoduchý příklad |
|---|---|---|
| V | Napětí. | Přibližná úroveň napětí sítě. |
| A | Proud. | Kolik proudu právě protéká vodičem. |
| W nebo kW | Okamžitý výkon. | Jak velký odběr nebo dodávka právě probíhá. |
| Wh nebo kWh | Energii spotřebovanou nebo dodanou za určitou dobu. | Hodnota podobná údaji na faktuře. |
| Hz | Frekvenci sítě. | Provozní frekvence elektrické sítě. |
Výkon a energie nejsou totéž. 3 kW je okamžitý výkon. 3 kWh je množství energie.
Jednofázové a třífázové hodnoty¶
U třífázového měření můžete vidět samostatné hodnoty pro fáze 1, 2 a 3 a také celkový součet.
- Přečtěte číslo fáze v názvu senzoru.
- Porovnejte všechny fáze ve stejném okamžiku.
- Pro celkovou spotřebu použijte senzor označený jako celkový, pokud je dostupný.
- Nesčítejte bez rozmyslu hodnoty, které už mohou být součtem.
Velký dlouhodobý rozdíl mezi fázemi může být vlastností zapojení. Posouzení přetížení patří elektrikáři.
Směr toku a záporný výkon¶
Záporné číslo často znamená opačný směr toku, například dodávku místo odběru. Přesný význam závisí na směru měřicích transformátorů a konfiguraci.
- Porovnejte znaménko s aktuálním provozem domu.
- Zkontrolujte související hodnoty střídače, pokud jej máte.
- Sledujte průběh v Historii, ne jen jeden okamžik.
- Pokud směr toku trvale neodpovídá skutečnosti, neotáčejte snímače svépomocí.
Historie výkonu a energie¶
- Otevřete Historie.
- Vyberte Eastron a posledních 24 hodin.
- Přidejte dostupný senzor celkového výkonu.
- U třífázového modelu přidejte postupně výkon jednotlivých fází.
- Pro delší období přidejte energii v kWh.
- Uložte si přednastavení, například
Eastron – výkon fází.
Nastavení, která neměňte bez projektu¶
- adresu sběrnice Modbus,
- komunikační rychlost a paritu,
- převod měřicích transformátorů,
- směr a typ měření,
- vynulování energetických součtů.
Elektroměr je součástí elektroinstalace
Kryt rozvaděče neotevírejte a vodiče ani transformátory nepřepojujte. Nesprávná změna může zkreslit všechna data a být nebezpečná.
Když hodnoty nedávají smysl¶
- Zkontrolujte jednotku a číslo fáze.
- Ověřte, zda čtete okamžitý výkon nebo dlouhodobou energii.
- Porovnejte stejný čas v OBK Smart a na displeji elektroměru.
- Zkontrolujte, zda zařízení komunikuje a zda čas poslední aktualizace dat odpovídá skutečnosti.
- Poznamenejte si přesný název senzoru a jeho hodnotu.
- Pro podporu přiložte snímek a krátký export CSV.
