Střídač GoodWe¶
Volba při registraci: Měnič – GoodWe
Střídač GoodWe může v OBK Smart zobrazovat údaje o výrobě, spotřebě, síti a baterii podle konkrétního modelu a zapojení elektrárny.
Obsah detailu

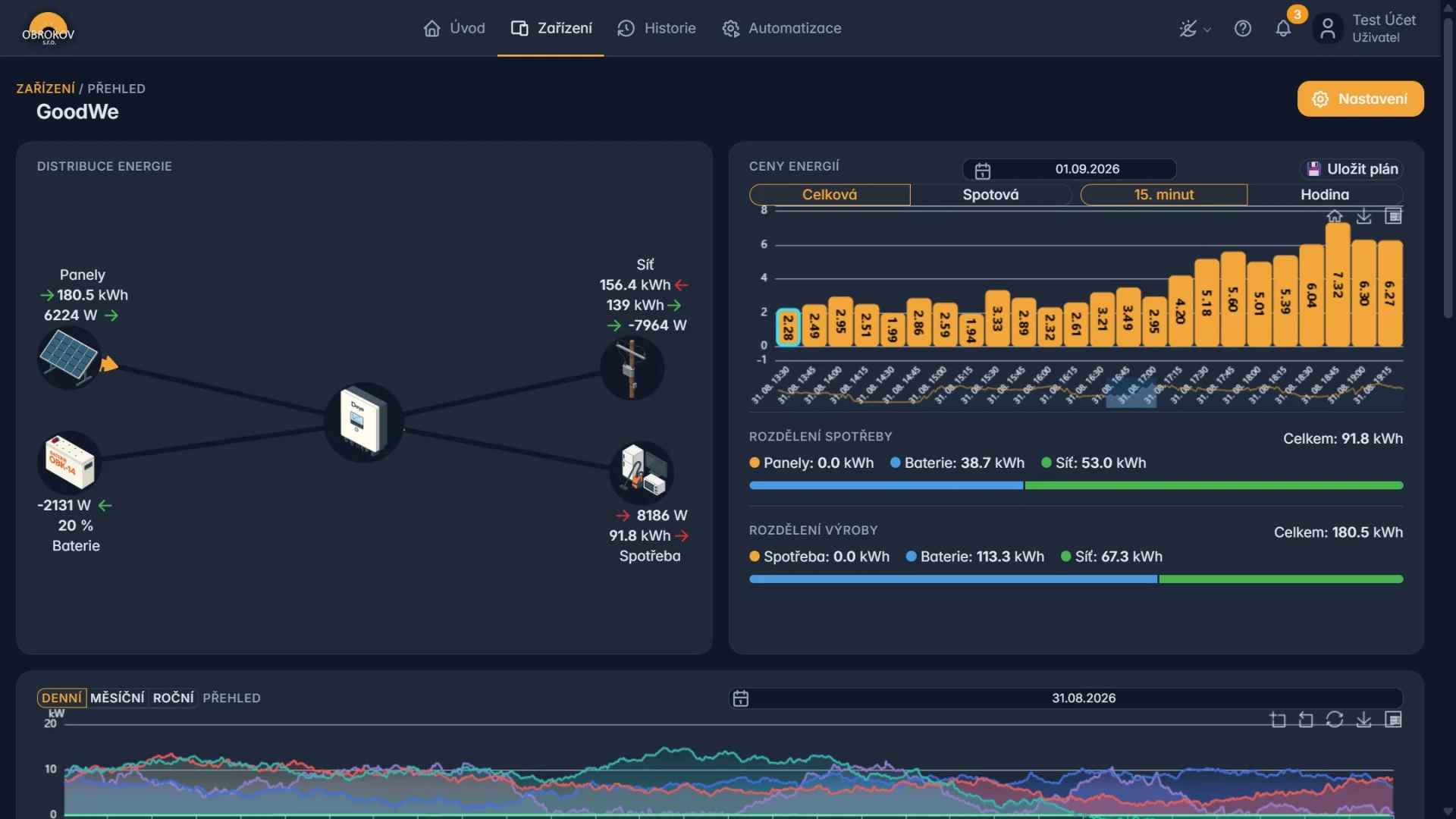

Detail střídače GoodWe zobrazuje tok energie, cenový plán, rozdělení spotřeby a výroby, časový graf a další senzory. Hodnoty a stavy na snímku jsou ukázkové a nemusí spolu fyzikálně souhlasit.
Detail střídače¶
Distribuce energie¶
Levá část zobrazuje střídač a čtyři směry toku:
| Prvek | Zobrazené údaje |
|---|---|
| Panely | Vyrobená energie v kWh a aktuální výkon ve W. |
| Baterie | Aktuální výkon ve W a stav nabití v %. |
| Síť | Energie odebraná ze sítě, energie dodaná do sítě a okamžitý výkon. |
| Spotřeba | Aktuální výkon a celková energie spotřeby. |
Šipky ukazují právě zobrazený směr toku. Směr vždy posuzujte společně s popiskem a znaménkem; samotná barva šipky nestačí.
Pravá část obsahuje dva souhrny:
- Rozdělení spotřeby ukazuje podíl panelů, baterie a sítě na spotřebě,
- Rozdělení výroby ukazuje, jak se vyrobená energie rozdělila mezi spotřebu, baterii a síť.
Oba panely zobrazují hodnotu Celkem v záhlaví. Textové popisky uvádějí energii a barevný pruh obsahuje jen relevantní segmenty. Po najetí na segment tooltip doplní jeho energii a procentní podíl. Nulová položka může zůstat v textovém souhrnu, ale v pruhu se nezobrazí.
Ceny energií a denní plán¶
Panel Ceny energií umožňuje vybrat datum, Celkovou nebo Spotovou cenu a interval 15. minut nebo Hodina. Tyto dvě volby zobrazení si aplikace pamatuje pro GoodWe samostatně a nepřenáší je na jiná zařízení.
Po jednotlivých dnech se načítá historie systémových i uživatelských plánů. Přechod na jiné datum proto mění nejen ceny, ale také plán daného dne. Minulé dny používejte ke kontrole; upravovat lze budoucí intervaly dnešního i zítřejšího dne. Při ukládání musí zobrazený rozsah obsahovat aktuální den.
Po najetí na sloupec tooltip ukazuje čas a tarif, nákupní i prodejní cenu, denní průměry, rozpad celkové ceny a aktivní režim. Pokud je tento údaj dostupný, ukazuje také, zda plán pochází od uživatele, nebo ze systému. Na telefonu se volby skládají do více řádků a graf lze vodorovně posouvat.
Budoucí interval dnešního nebo zítřejšího dne změníte opakovaným kliknutím na jeho sloupec; minulý interval je zamčený. V hodinovém zobrazení se změna vztahuje na všechny čtyři čtvrthodiny dané hodiny. Nakonec stiskněte Uložit plán a zkontrolujte upravené intervaly obou dnů.
Graf a senzory¶
Graf lze přepnout mezi pohledy Denní, Měsíční, Roční a Přehled. Volič data mění sledované období. Legenda rozlišuje výkon portu generátoru, panelů, baterie, spotřeby a sítě a také kapacitu baterie.
Pod grafem je tabulka Senzory. Dostupné řádky závisí na modelu, zapojení a firmwaru. Řádek s přepínačem nebo číselným polem je ovládací prvek, který změnu odesílá do zařízení. Hodnotu bez ovládacího prvku lze pouze číst.
Nastavení zařízení¶
Společné volby a bezpečné servisní postupy popisuje Všeobecné nastavení zařízení.

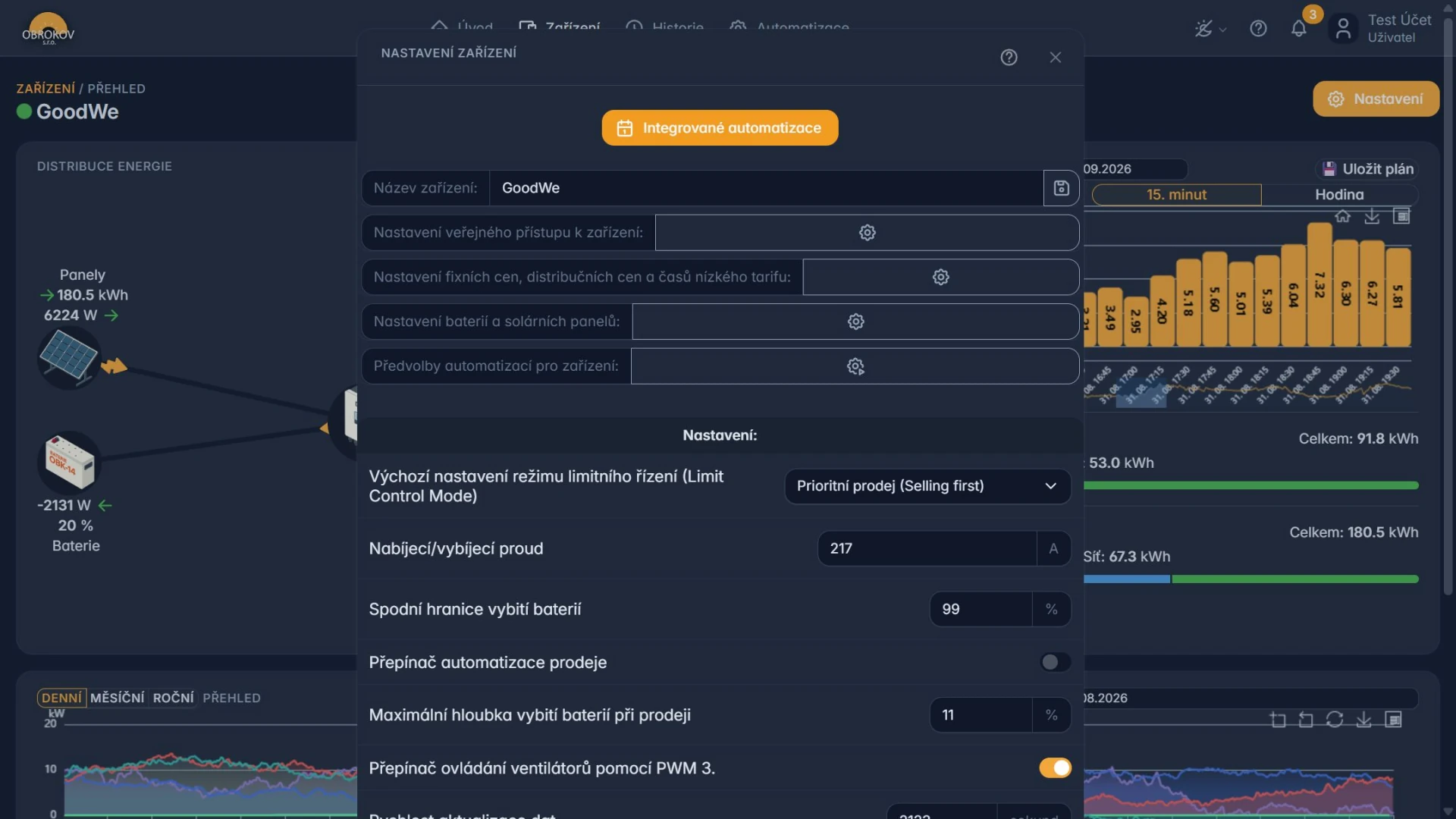

Nastavení zařízení obsahuje kromě názvu, veřejného přístupu, integrovaných automatizací a předvoleb automatizací pro zařízení také tyto položky:
- Výchozí nastavení režimu limitního řízení (Limit Control Mode),
- Nabíjecí/vybíjecí proud v ampérech,
- Spodní hranici vybití baterií v procentech,
- Přepínač automatizace prodeje,
- Maximální hloubku vybití baterií při prodeji v procentech,
- Přepínač ovládání ventilátoru pomocí PWM 3.,
- Rychlost aktualizace dat v sekundách,
- Vyrovnávání špiček v síti (Grid peak shaving) a jeho výkon ve wattech.
Tyto položky řídí baterii, dodávku do sítě nebo výkon instalace. Ukázkové hodnoty jsou náhodné a nejsou doporučením. Na skutečném střídači je neměňte bez projektu elektrárny a pokynu instalační firmy.
Registrace¶
- Nechte střídač zapojit a uvést do provozu odbornou firmou.
- Otevřete registraci OBK Smart.
- V poli Typ zařízení vyberte Měnič – GoodWe.
- Zadejte dvanáctimístné ID zařízení bez mezer, pomlček a dvojteček.
- Po ověření pokračujte k registraci účtu.
- Po přihlášení zkontrolujte název, ID, stav a sílu Wi‑Fi na kartě zařízení.
První bezpečná kontrola¶
- Otevřete detail střídače.
- Nejdříve pouze přečtěte názvy dostupných částí a hodnot.
- Zkontrolujte jednotky výkonu (W nebo kW) a energie (Wh nebo kWh).
- Porovnejte údaje o výrobě a stavu baterie s údaji na displeji nebo v oficiální aplikaci GoodWe, pokud jsou dostupné.
- Sledujte, zda se hodnoty průběžně aktualizují.
Směr toku do sítě a ze sítě posuzujte podle popisku, šipky a znaménka. Záporná hodnota nemusí sama o sobě znamenat chybu.
Neměňte servisní nastavení bez projektu
Limity sítě, baterie, nabíjení, vybíjení a bezpečnostní ochrany měňte pouze podle dokumentace konkrétní instalace a po dohodě s instalační firmou. Nesprávná hodnota může omezit výrobu, poškodit baterii nebo porušit podmínky připojení k distribuční síti.
Historie¶
- Otevřete Historie.
- Vyberte střídač GoodWe a posledních 24 hodin.
- Přidejte pouze hodnoty, jejichž názvům a jednotkám rozumíte.
- Porovnejte výrobu, spotřebu, síť a baterii ve stejném časovém úseku.
- Pro delší kontrolu změňte období a případně stáhněte CSV.
Když hodnoty chybí nebo se neaktualizují¶
- Jednou obnovte stránku a několik sekund počkejte.
- Ověřte stavovou tečku a čas posledních dat.
- Zkontrolujte, zda střídač ani jeho komunikační modul nehlásí chybu.
- Neměňte síťové nebo komunikační nastavení jen jako pokus o opravu.
- Poznamenejte si model, ID, verzi softwaru a přesný název chybějící hodnoty.
