Relé 01, Relé 01x2 a Relé 01x4¶

Volby při registraci:

• Spínač – Relé 01
• Spínač – Relé 01x2
• Spínač – Relé 01x4

Číslo za x označuje počet kanálů. Varianta 01x2 může obsluhovat dva okruhy a 01x4 čtyři okruhy.

Produkty v e-shopu¶

Všechny tři varianty komunikují přes Wi‑Fi s OBK Smart, podporují vzdálené ovládání, časovače, scénáře a automatické spínání. Napájejí se napětím 5 V a e-shop u každé varianty uvádí maximální zatížení kontaktu 10 A.

Kontakty NO jsou v klidovém stavu rozepnuté, kontakty NC sepnuté. U X2 a X4 proto počet fyzických kontaktů odpovídá dvojnásobku počtu ovládaných kanálů.

Dokumentace z e-shopu:

• Relé 01: návod k zapojení a technický list relé,
• Relé 01x2: návod k zapojení a technický list relé,
• Relé 01x4: návod k zapojení a technický list relé.

Aktuální cenu, dostupnost a případnou novější hardwarovou revizi vždy ověřte na příslušné produktové stránce.

Připravte si mapu kanálů¶

Ještě před prvním povelem si napište, co ovládá každý kanál.

Nepoužívejte jen názvy Relé 1 a Relé 2. Lepší je Světlo v garáži, Čerpadlo nebo Ventil na zahradě.

Ovládání jednotlivých variant¶

Všechny přepínače jsou ovládací prvky. Každý z nich odešle povel ihned. Stav zobrazený na snímcích je náhodná ukázková hodnota. Nevyjadřuje doporučené nastavení skutečného okruhu.

Relé 01¶

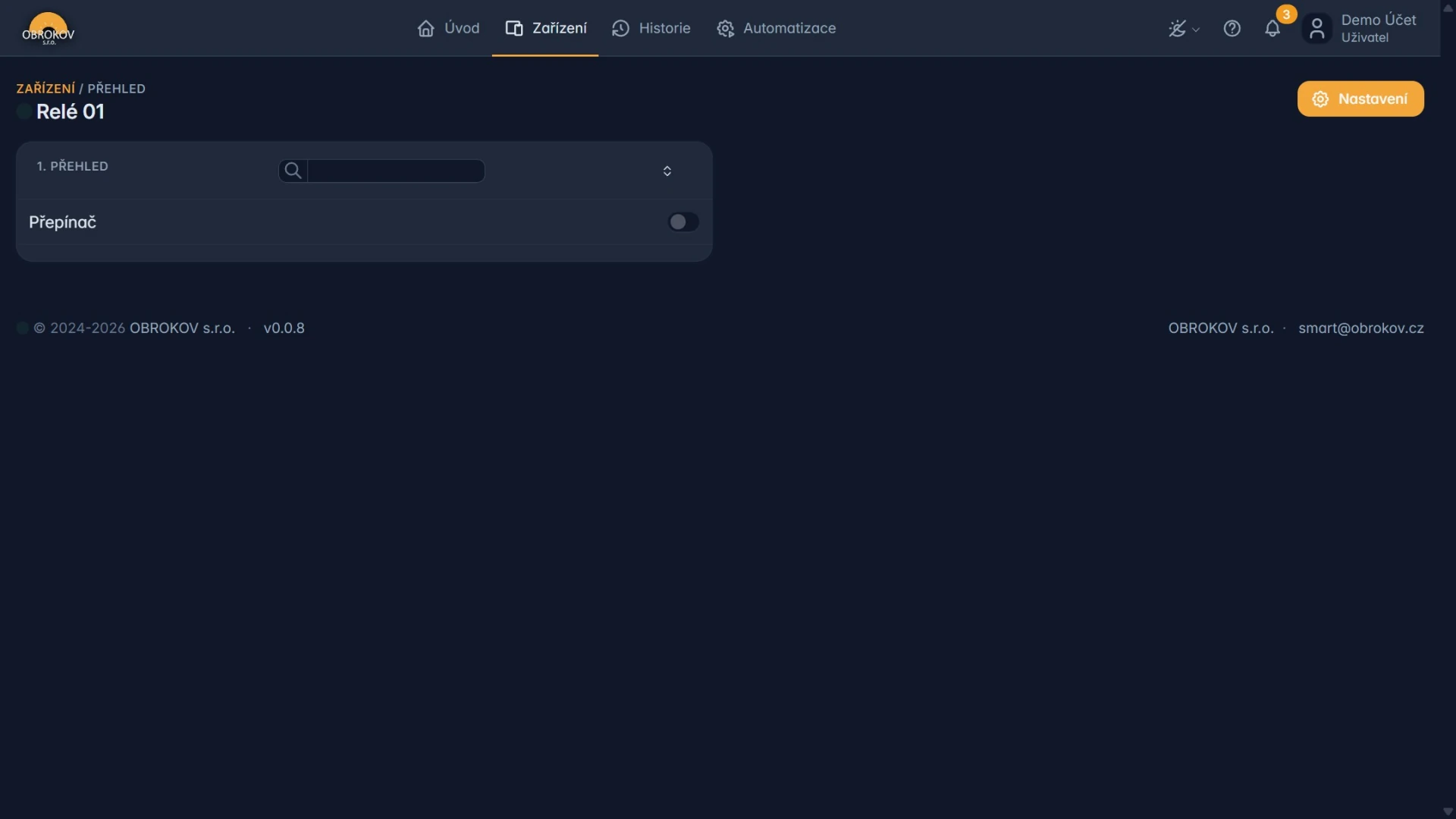

Detail obsahuje jediný řádek Přepínač pro zapnutí nebo vypnutí jednoho kanálu.

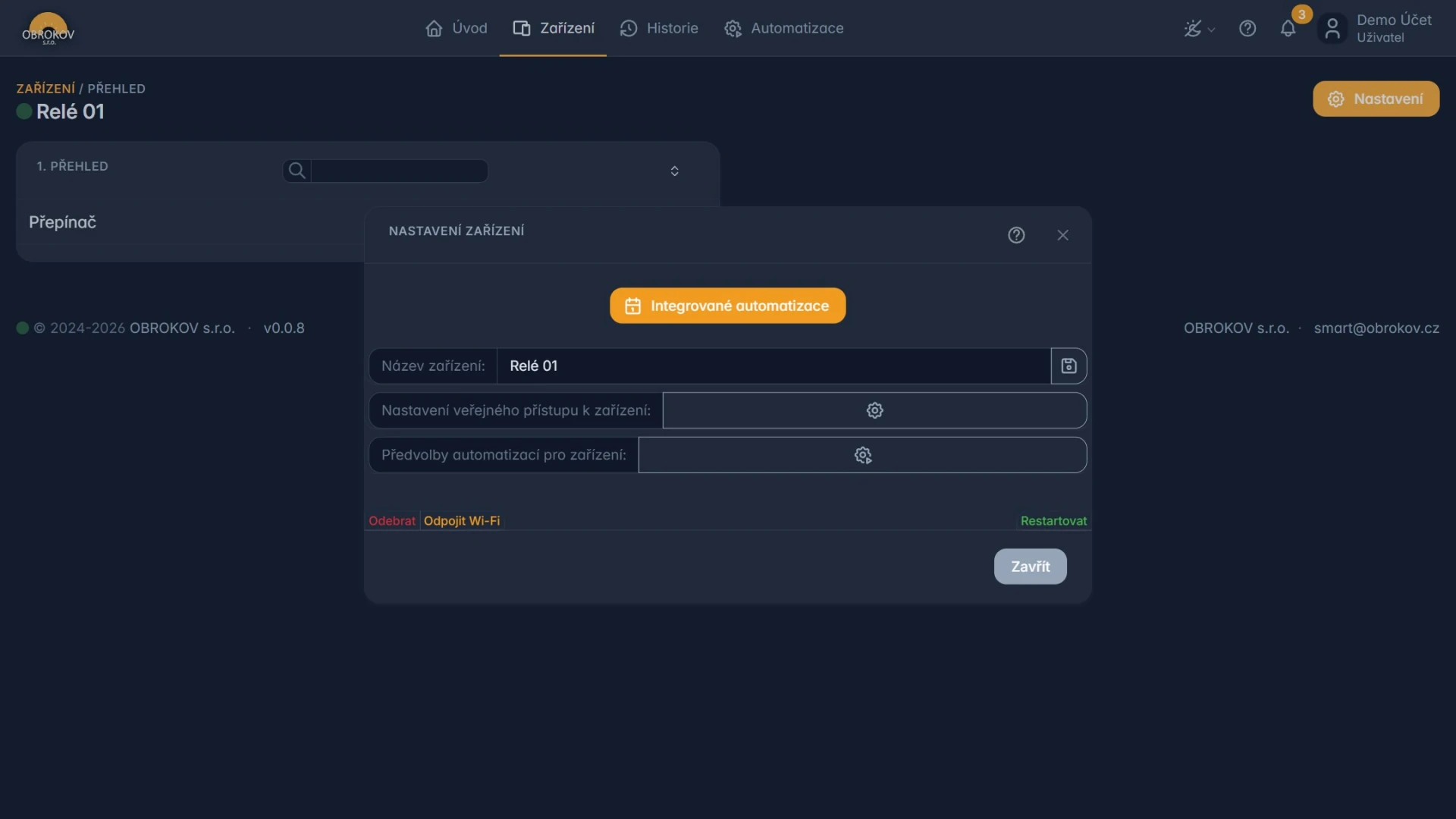

Nastavení Relé 01 obsahuje společné funkce pro přejmenování, veřejný přístup, integrované automatizace, předvolby automatizací pro zařízení, odebrání, odpojení Wi‑Fi a restart. Tato varianta nemá samostatnou volbu pro invertování kanálu.

Společné volby a bezpečné servisní postupy pro všechny varianty popisuje Všeobecné nastavení zařízení.

Relé 01x2¶

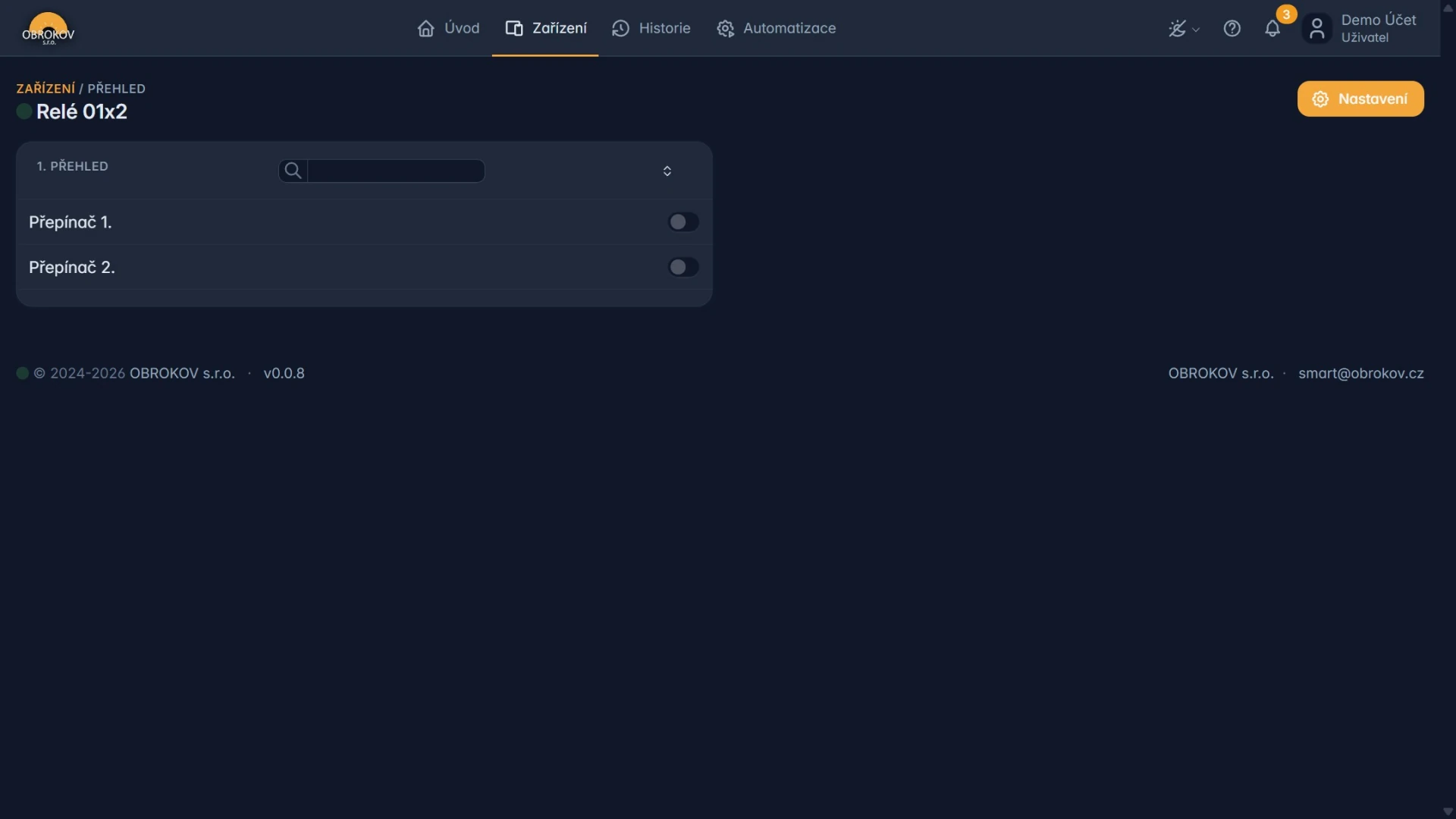

Po otevření karty Relé 01x2 se zobrazí část 1. přehled se dvěma řádky:

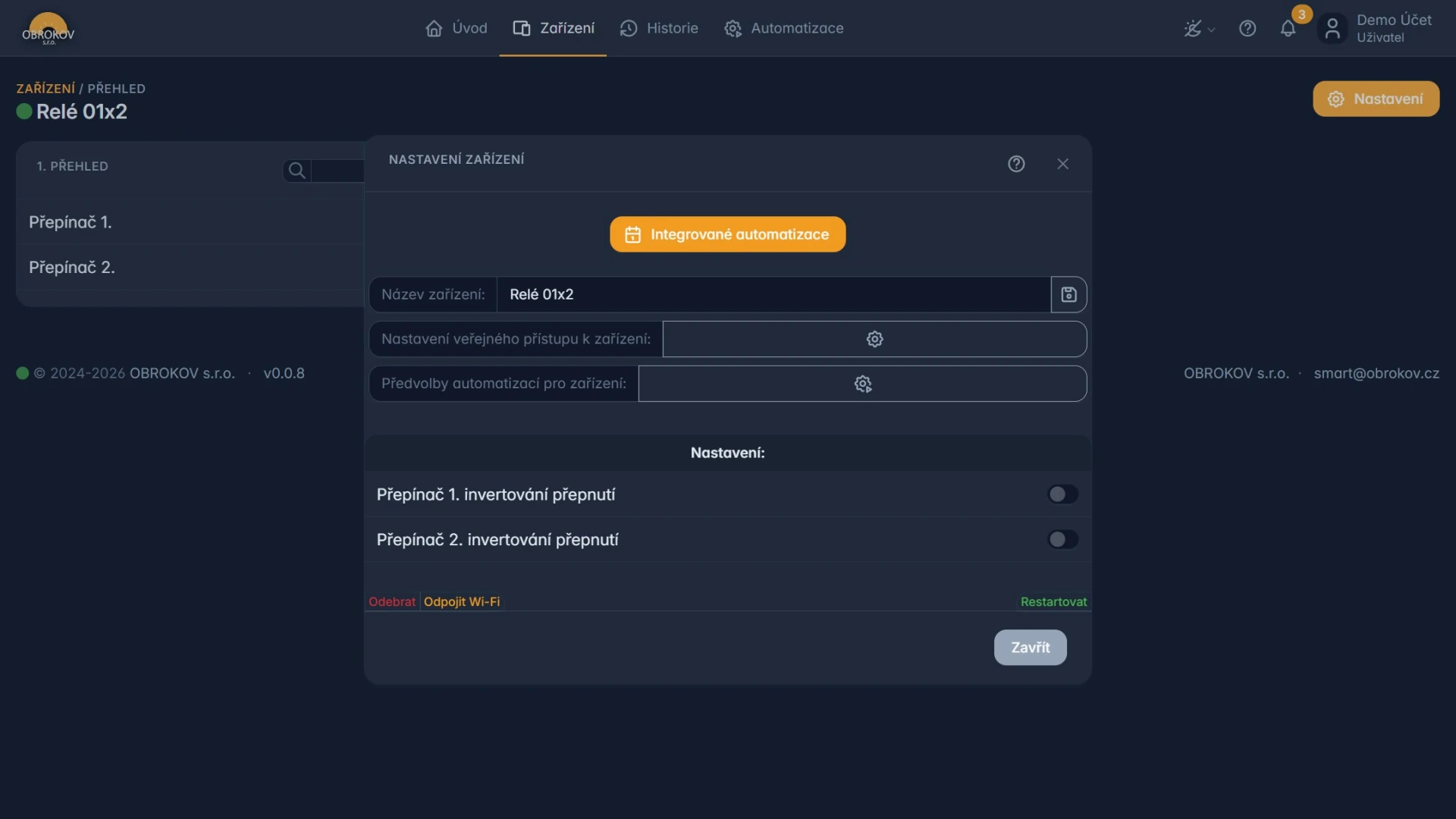

V nastavení jsou kromě společných funkcí dostupné dvě volby Přepínač 1. invertování přepnutí a Přepínač 2. invertování přepnutí.

Relé 01x4¶

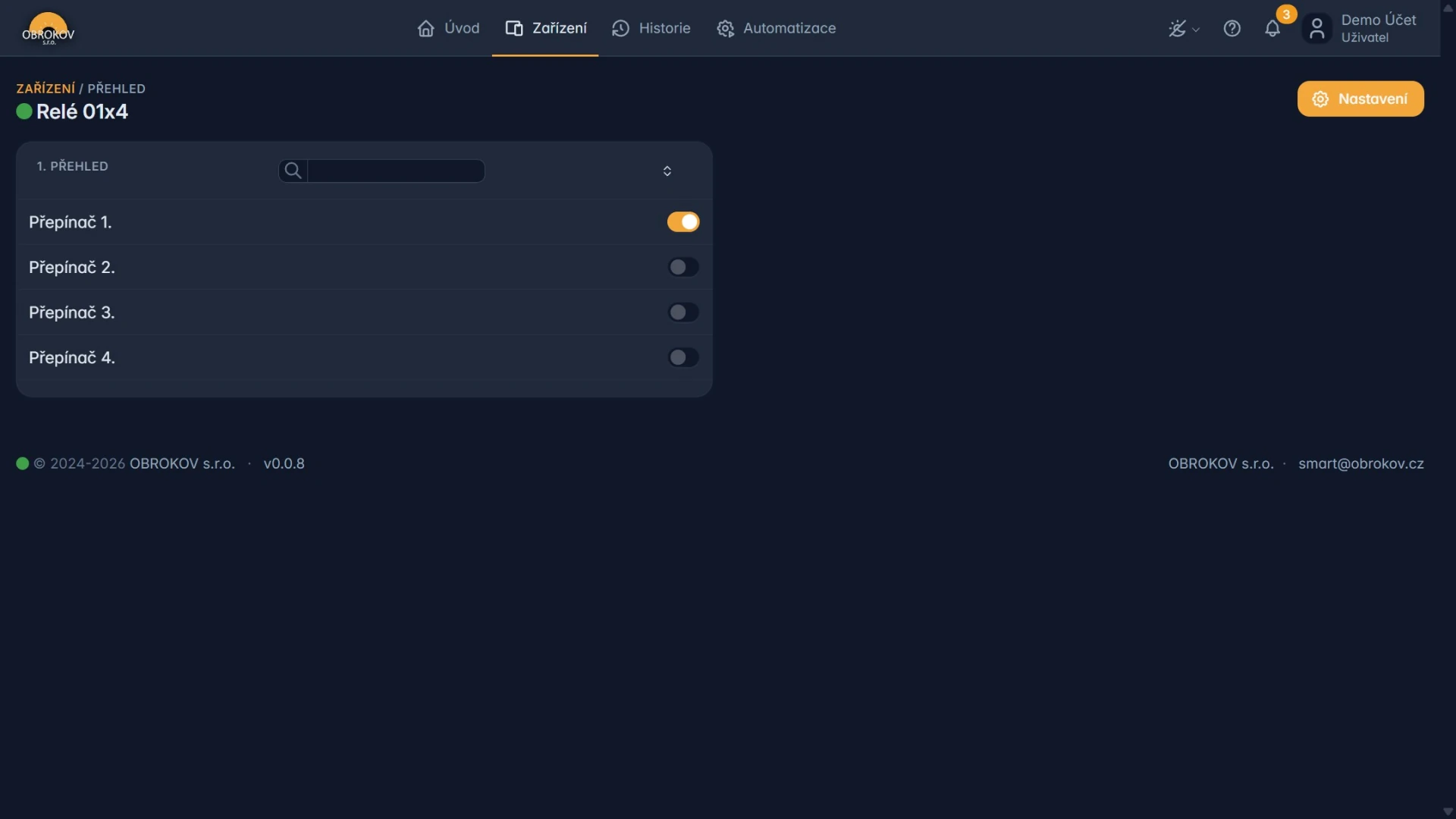

Část 1. přehled obsahuje čtyři samostatné řádky Přepínač 1. až Přepínač 4. Každý řádek ovládá právě jeden kanál.

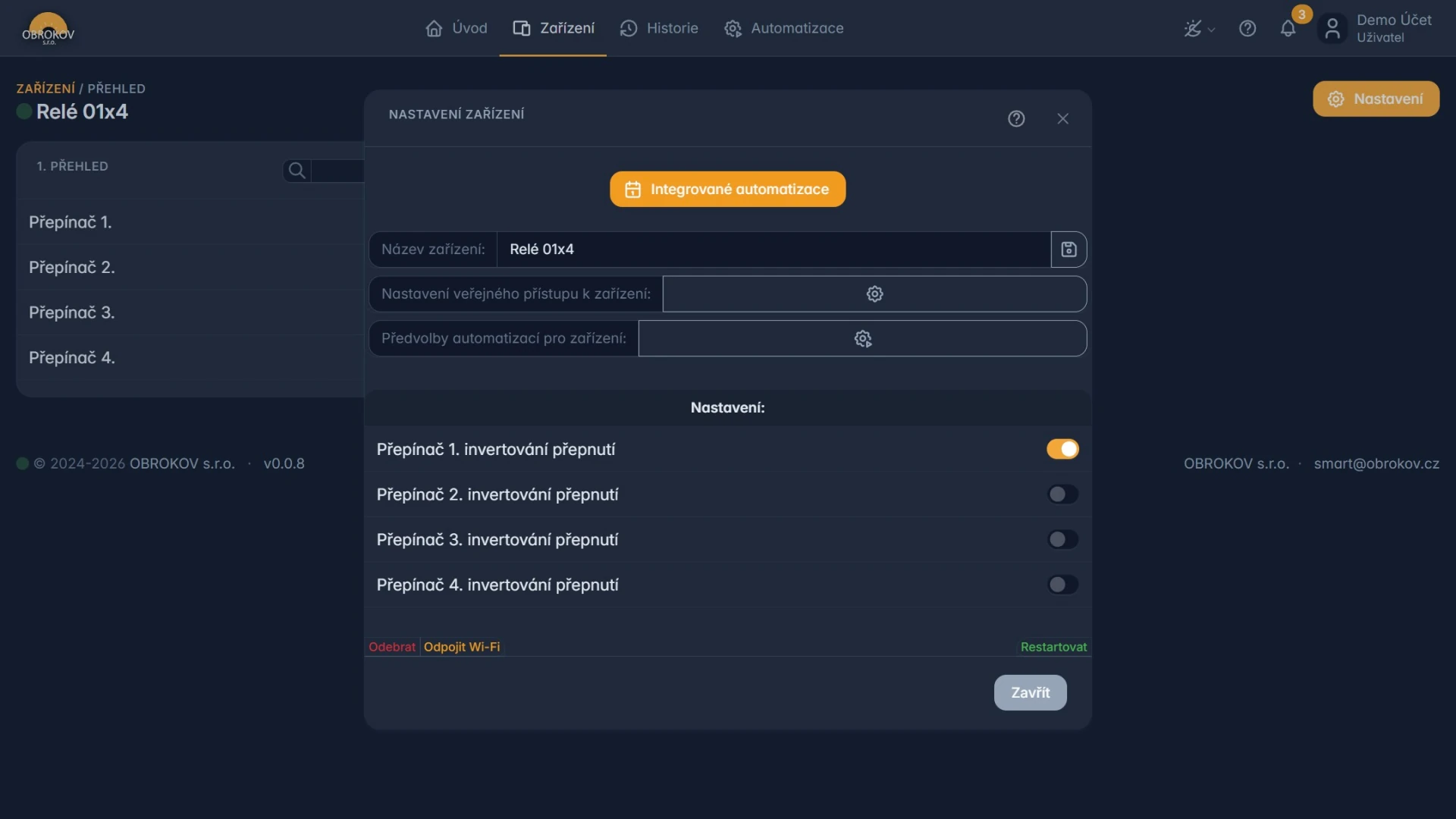

V nastavení jsou vedle společných funkcí čtyři volby Přepínač 1.–4. invertování přepnutí.

Na ukázkových relé nejsou v detailu zobrazeny teploty, PWM ani jiné senzory. Invertování obrátí význam zapnutého a vypnutého stavu pouze u vybraného kanálu. Jeho nastavení měňte jen podle schématu zapojení a po změně fyzicky ověřte obě polohy. Pokud obrazovka ukazuje vypnuto, ale připojený okruh je zapnutý, další pokusy zastavte a kontaktujte technika.

Registrace správné varianty¶

1. Na štítku nebo v dokumentaci zjistěte přesný typ.
2. Otevřete registraci OBK Smart.
3. Vyberte Spínač – Relé 01, Spínač – Relé 01x2 nebo Spínač – Relé 01x4 podle skutečného zařízení.
4. Zadejte dvanáctimístné ID zařízení bez mezer, pomlček a dvojteček.
5. Po ověření pokračujte k registraci účtu.
6. Po přihlášení ověřte, že typ u stavové tečky odpovídá štítku.

První test kanálů¶

1. Otevřete detail relé.
2. Přečtěte všechny dostupné názvy a čísla kanálů.
3. Vypněte automatizace, které by mohly stav přepsat.
4. Vyberte první okruh, který je bezpečné krátce zapnout.
5. Přepněte pouze jeden kanál.
6. Počkejte několik sekund a fyzicky ověřte výsledek.
7. Kanál vraťte do bezpečného stavu.
8. Stejný postup zopakujte jednotlivě pro další kanály.

Pokud fyzický výsledek neodpovídá popisu, test zastavte. Nezkoušejte náhodně další výstupy.

Výchozí stav po výpadku proudu¶

U každého okruhu zjistěte:

• zda po výpadku zůstane vypnutý,
• zda obnoví poslední stav,
• zda jej po obnovení napájení přepne automatizace,
• zda je bezpečné, aby se spotřebič sám rozběhl.

Výchozí chování neměňte bez dokumentace. Je důležité zejména u čerpadel, topení, ventilů a motorů.

Automatizace jednoho kanálu¶

1. Vytvořte novou automatizaci.
2. V akci vyberte přesné relé.
3. Vyberte konkrétní kanál podle názvu a technického identifikátoru.
4. Použijte hodnotu ON nebo OFF.
5. Přidejte podmínku, která brání nebezpečnému sepnutí.
6. Nechte pravidlo vypnuté, zavřete editor a stiskněte Uložit automatizace.
7. Po potvrzení pravidlo znovu otevřete a pod dohledem otestujte, jak ovládá spotřebič.
8. Pokud funguje správně, zapněte pravidlo, zavřete editor a znovu stiskněte Uložit automatizace.

U čtyřkanálového relé kontrolujte každý cíl zvlášť. Podobné názvy lze snadno zaměnit.

Historie stavů¶

Pokud aplikace stav kanálů ukládá:

1. Otevřete Historie.
2. Vyberte relé a požadovaný kanál.
3. Přidejte další kanál pouze tehdy, když chcete kanály porovnat.
4. Uložte si přednastavení s názvem konkrétních okruhů.

Když se přepnul jiný okruh¶

1. Všechny dotčené okruhy vraťte do bezpečného stavu.
2. Vypněte související automatizace.
3. Poznamenejte si název zařízení, číslo kanálu a skutečnou reakci.
4. Zkontrolujte mapu zapojení od technika.
5. Názvy opravte teprve po potvrzení skutečného přiřazení.

Když relé nereaguje¶

1. Ověřte napájení a dostupnost zařízení.
2. Zkontrolujte sílu Wi‑Fi.
3. Ověřte, zda stav nepřepisuje jiné pravidlo.
4. Zkontrolujte ochrany připojeného spotřebiče.
5. Při pokusu o opravu neprovádějte tovární nastavení ani neměňte zapojení.
6. Pro podporu připravte typ, ID, verzi softwaru a mapu kanálů.
