Senzor vodní hladiny

Volba při registraci: Senzor – Senzor vodní hladiny

Senzor slouží ke sledování stavu nebo výšky vodní hladiny. Přesný význam hodnot závisí na použitém čidle, jeho umístění a nastavení instalační firmy.

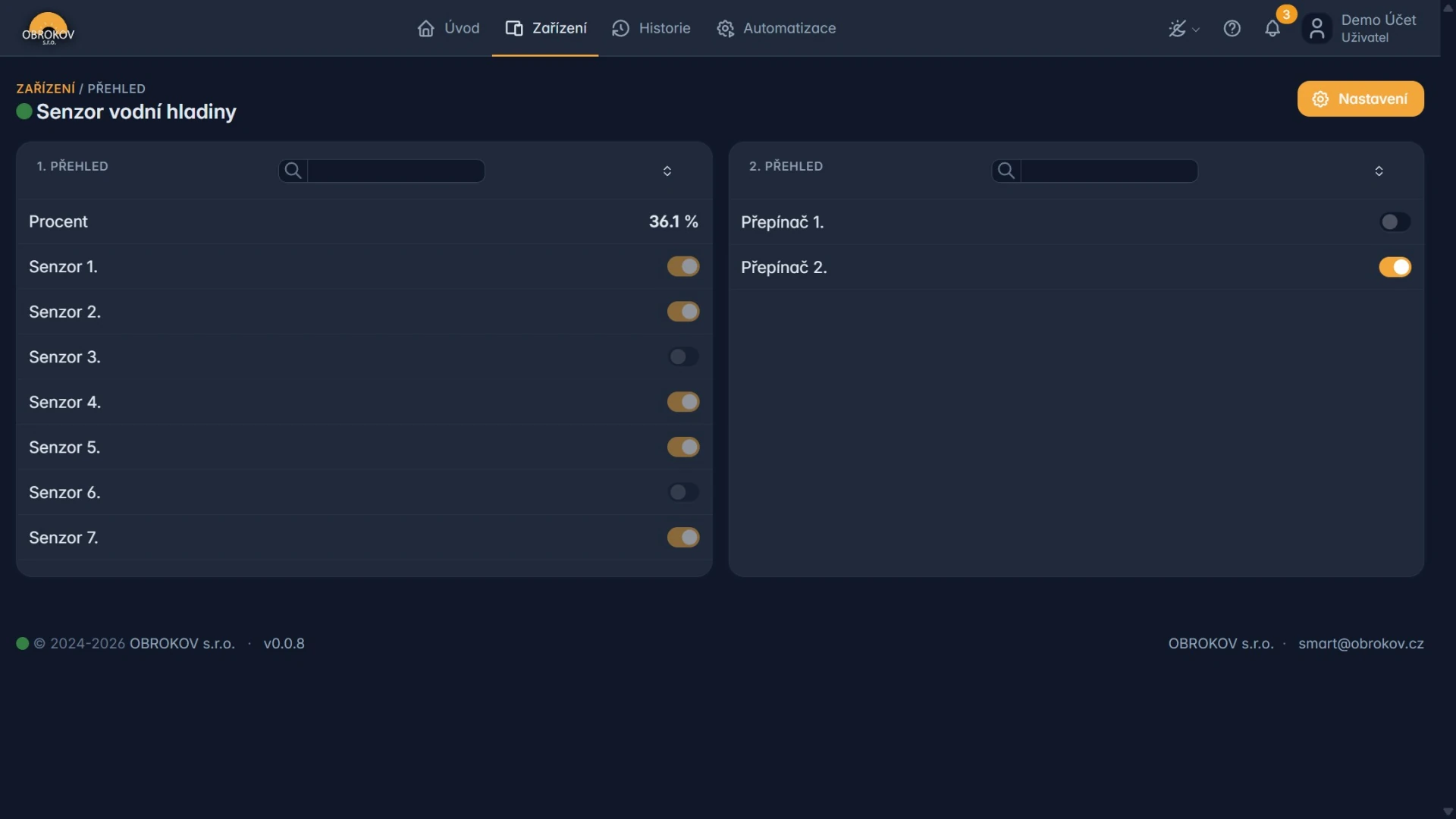

Detail ukázkového zařízení Senzor vodní hladiny

Údaje a ovládání

Detail obsahuje procentuální údaj, sedm binárních stavů senzorů a dva samostatné přepínače. Hodnoty na snímku jsou ukázkové a neslouží jako vzor skutečného zapojení nebo kalibrace.

Hodnoty a výstupy

Část 1. přehled obsahuje:

  • Procent – vypočtený stav hladiny v procentech,
  • Senzor 1. až Senzor 7. – binární stavové indikátory pouze pro čtení.

Aktivní poloha indikátoru znamená pouze to, že příslušný vstup právě hlásí aktivní stav. Bez dokumentace zapojení z ní nelze určit konkrétní výšku hladiny. Procentuální údaj může být odvozen z více vstupů a způsob výpočtu závisí na instalaci.

Část 2. přehled obsahuje ovládací prvky Přepínač 1. a Přepínač 2. Změnu odesílají do zařízení. Mohou ovládat například čerpadlo, ventil nebo signalizaci, ale jejich skutečnou funkci určuje zapojení. Nepřepínejte je, dokud instalační firma nepotvrdí jejich účel a bezpečný stav.

Nastavení zařízení

Společné volby a bezpečné servisní postupy popisuje Všeobecné nastavení zařízení.

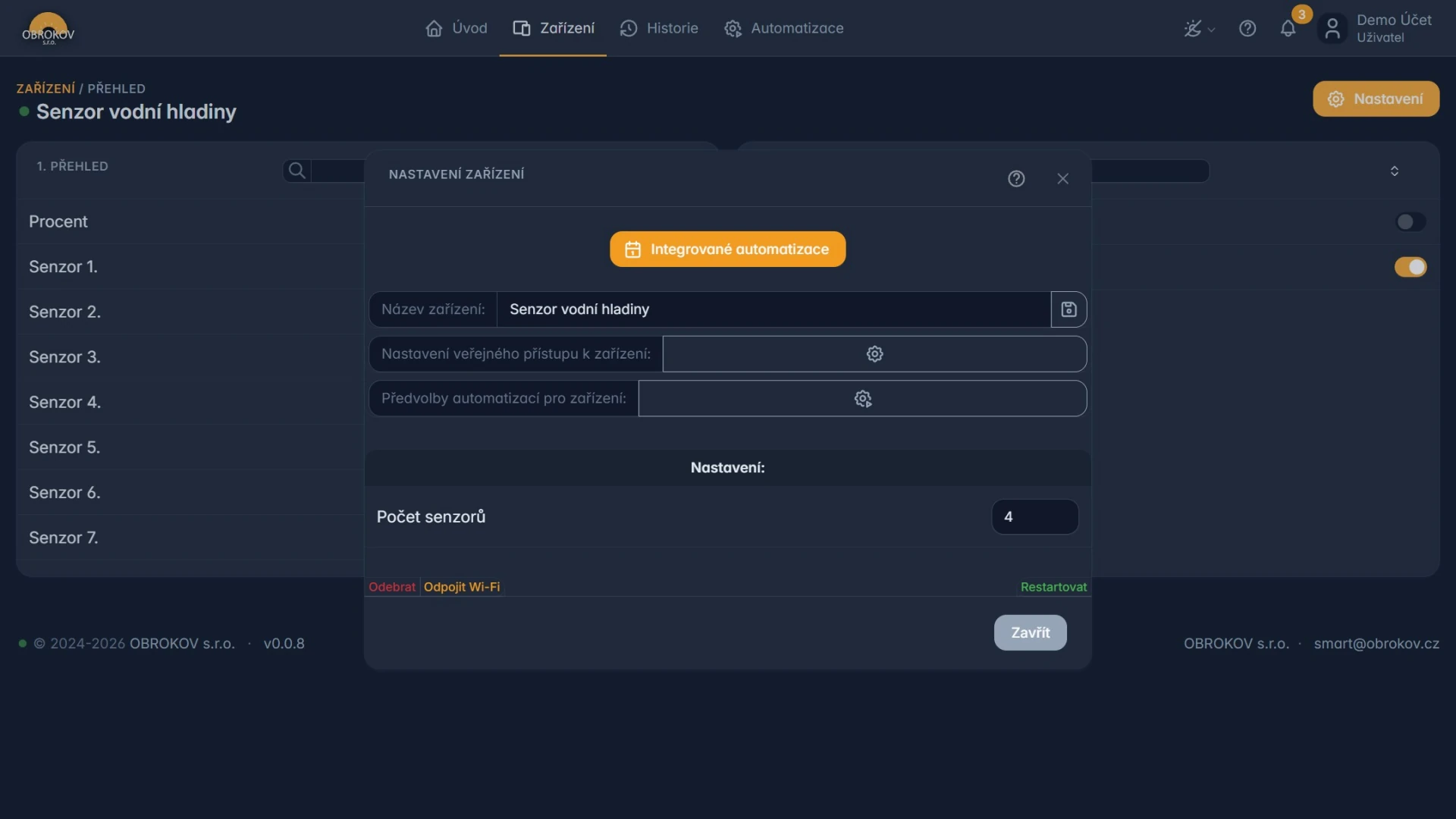

Nastavení ukázkového zařízení Senzor vodní hladiny

Vedle společných funkcí obsahuje nastavení pole Počet senzorů. Musí odpovídat fyzicky připojeným vstupům a konfiguraci zařízení. Ukázkové hodnoty se náhodně mění, proto počet viditelných řádků a hodnota pole nepředstavují doporučené nastavení.

Společné nastavení může nabídnout také předvolby automatizací pro zařízení. Před zapnutím ověřte, který vstup znamená nízkou nebo vysokou hladinu a co skutečně ovládají oba přepínače.

Registrace

  1. Otevřete registraci OBK Smart.
  2. V poli Typ zařízení vyberte Senzor – Senzor vodní hladiny.
  3. Zadejte dvanáctimístné ID zařízení bez mezer, pomlček a dvojteček.
  4. Po ověření stiskněte Pokračovat k registraci.
  5. Dokončete registraci účtu.

První kontrola

  1. Otevřete Zařízení a najděte kartu senzoru.
  2. Ověřte stavovou tečku, ID a sílu Wi‑Fi.
  3. Otevřete detail zařízení a přiřaďte si jednotlivé vstupy podle dokumentace zapojení.
  4. Porovnejte procentuální údaj s bezpečně zjištěným skutečným stavem hladiny.
  5. Sledujte, zda se procenta a binární stavy při změně hladiny aktualizují očekávaným způsobem.

Hodnota může podle provedení vyjadřovat stav, procentuální zaplnění, vzdálenost nebo jinou veličinu. Její význam neurčujte pouze podle čísla bez popisku.

Senzor nenahrazuje bezpečnostní ochranu

Ochranu proti přetečení, chodu čerpadla nasucho ani jinému nebezpečnému stavu nezakládejte na jediném údaji z OBK Smart. Kritická ochrana musí fungovat místně a nezávisle na internetu.

Historie a upozornění

  1. V části Historie vyberte senzor a dostupnou hodnotu hladiny.
  2. Zkontrolujte běžný rozsah alespoň za několik provozních cyklů.
  3. Teprve poté nastavte upozornění na neobvykle nízkou nebo vysokou hodnotu.
  4. Nastavte hysterezi nebo časové zpoždění, pokud je lze použít, aby upozornění nereagovalo na krátké kolísání.
  5. Funkci vyzkoušejte v bezpečné situaci bez ovládání čerpadla nebo ventilu.

Když hodnota nedává smysl

  1. Zkontrolujte jednotku a čas poslední aktualizace.
  2. Ověřte napájení, stav zařízení a sílu Wi‑Fi.
  3. Prohlédněte pouze běžně přístupnou část senzoru a odstraňte viditelné nečistoty podle pokynů výrobce.
  4. Neměňte montážní výšku, kalibraci ani zapojení bez dokumentace instalační firmy.
  5. Pro podporu si poznamenejte přesný název hodnoty, zobrazený údaj a skutečný stav hladiny.
