Společné ovládání zařízení a senzorů

Různá zařízení používají stejné typy ovládacích prvků. Naučíte-li se je jednou, snadněji se zorientujete i na dalších obrazovkách.

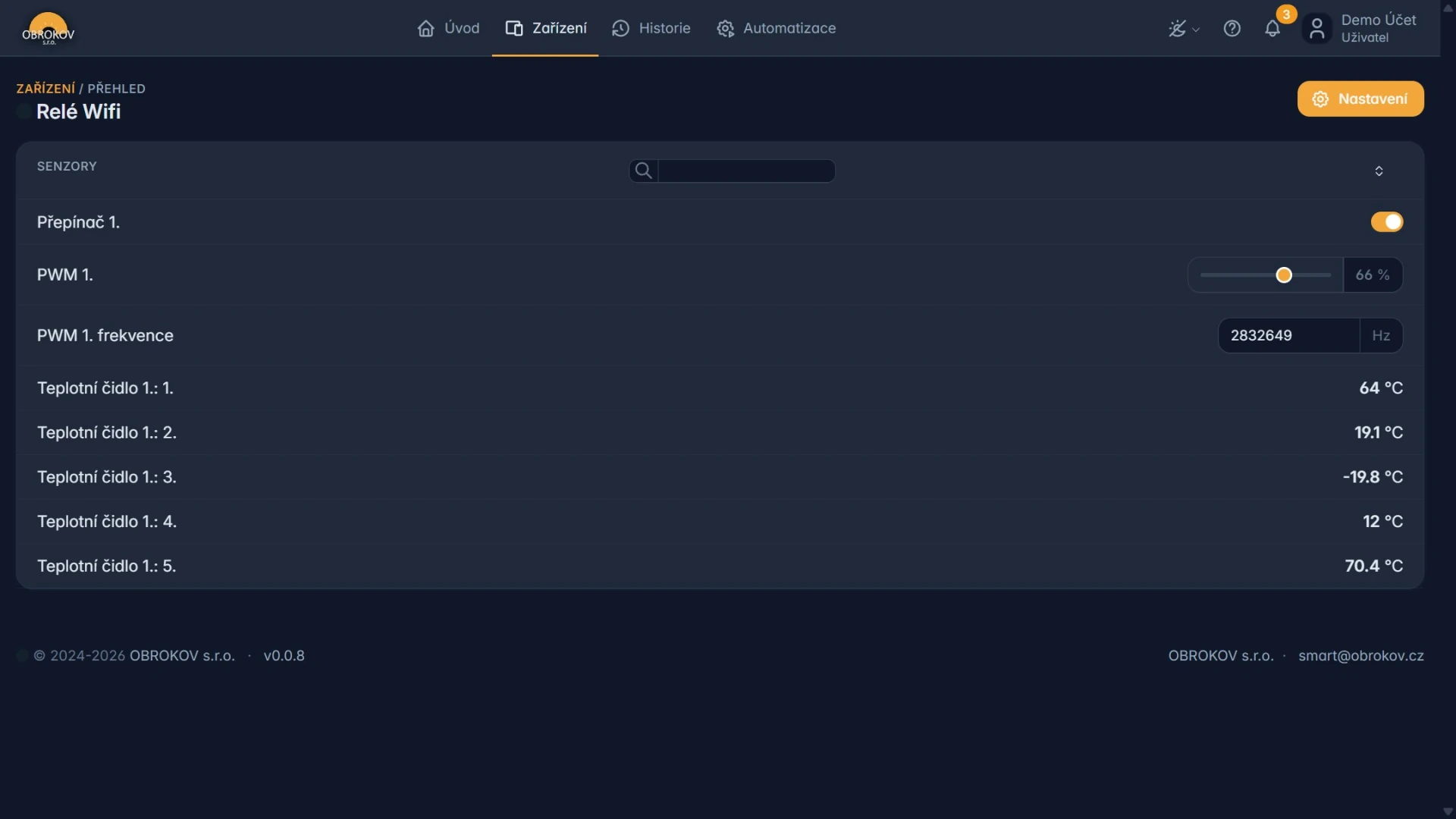

Tabulka senzorů s vypínačem, posuvníkem a číselným polem

Vyhledání hodnoty v tabulce

Nad tabulkou Senzory je vyhledávací pole.

  1. Klikněte do pole s ikonou lupy.
  2. Napište část názvu, například teplota.
  3. Tabulka ponechá odpovídající řádky.
  4. Pro zobrazení všech řádků text smažte.

Hodnota pouze pro čtení

Prosté číslo bez rámečku je obvykle aktuální měřená hodnota. Například:

  • teplota v °C,
  • výkon ve W,
  • energie v kWh,
  • kapacita baterie v %.

Takovou hodnotu nelze přímo přepsat.

Rychlý detail a historie senzoru

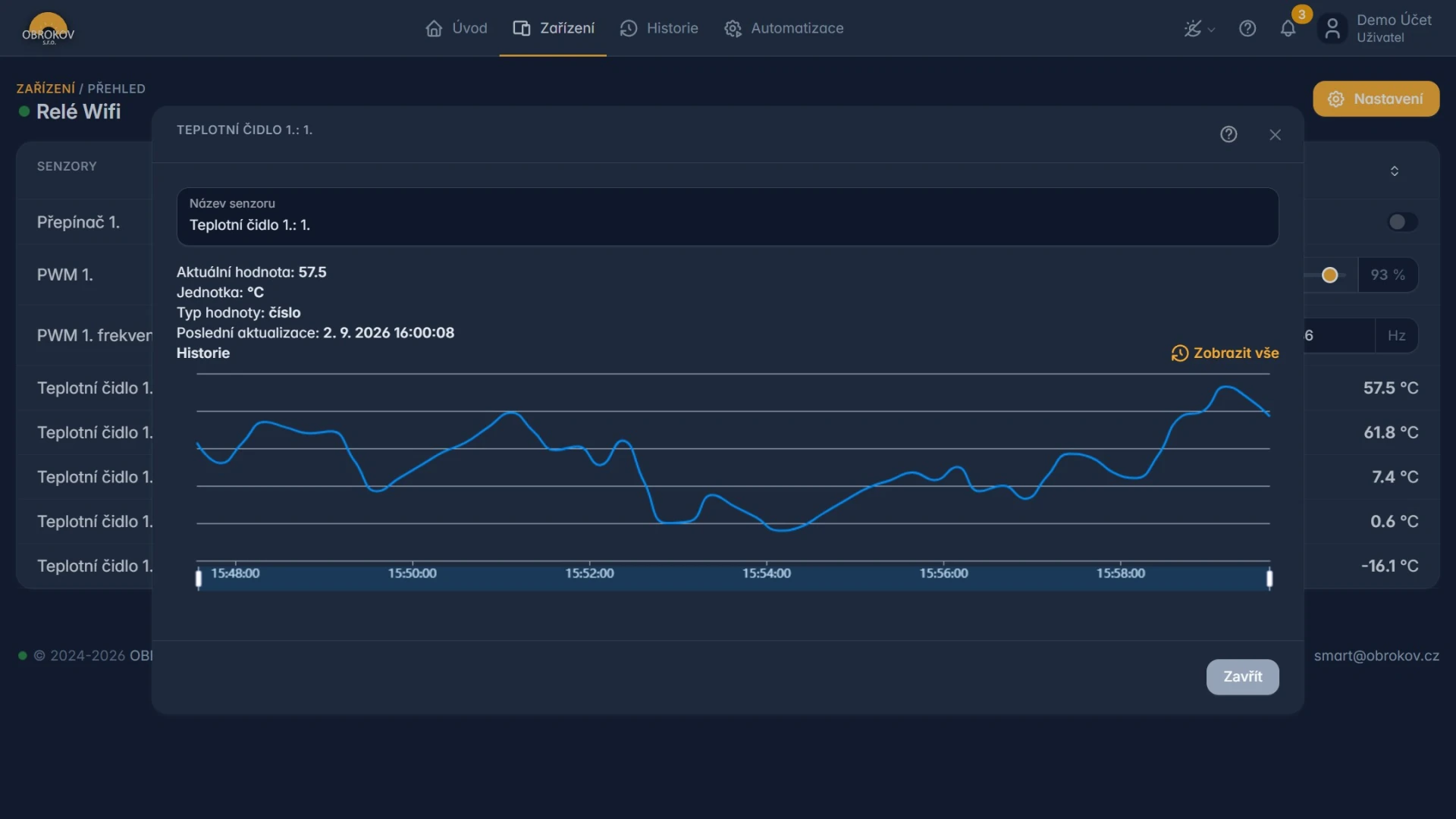

Rychlý detail senzoru Teplota s aktuální hodnotou, informacemi a krátkou historií

Kliknutím na zobrazenou hodnotu v detailu zařízení otevřete malé informační okno senzoru. Najdete v něm:

  • aktuální hodnotu a jednotku,
  • typ hodnoty, například číslo,
  • datum a čas poslední aktualizace,
  • krátký graf posledního průběhu.

Tlačítko Zobrazit vše otevře stránku Historie s vybraným zařízením a senzorem. Tam můžete nastavit delší období, porovnat více hodnot nebo stáhnout data.

Tato funkce je určena pro měřené hodnoty pouze pro čtení. Kliknutí na vypínač, posuvník, výběr nebo číselné pole místo toho změní nastavení nebo odešle povel zařízení.

Vypínač

Vypínač má dvě polohy. Před změnou vždy přečtěte název řádku.

  1. Zkontrolujte, co vypínač ovládá.
  2. Jednou na něj klikněte.
  3. Počkejte na změnu polohy nebo potvrzení.
  4. Ověřte skutečný stav zařízení.

Stav může mít zpoždění

Když se vypínač hned vrátí, zařízení příkaz nepřijalo nebo stránka načetla skutečný stav. Neklikejte opakovaně rychle za sebou.

Posuvník PWM

PWM posuvník obvykle nastavuje výkon v procentech.

  1. Uchopte kolečko posuvníku.
  2. Pomalu je přesuňte na požadovanou hodnotu.
  3. Uvolněte posuvník.
  4. Ověřte číslo vedle posuvníku.

Hodnota 0 % znamená nulový výstup. Vyšší procento nemusí vždy přesně odpovídat stejnému procentu výkonu spotřebiče.

Číselné pole

Číselné pole může nastavovat proud, čas, frekvenci, výkon nebo jiný limit.

  1. Klikněte do pole.
  2. Označte původní číslo.
  3. Napište nové číslo bez jednotky.
  4. Klikněte mimo pole nebo potvrďte podle obrazovky.
  5. Zkontrolujte, zda se hodnota uložila.

Dodržte povolený rozsah

Nezkoušejte náhodné hodnoty. U proudu, výkonu, kapacity baterie a parametrů Modbusu použijte jen hodnotu schválenou instalační firmou.

Datum a čas

Pole s datem otevře kalendář. Čas se zadává ve formátu HH:MM, například 06:30.

  • HH je hodina od 00 do 23.
  • MM jsou minuty od 00 do 59.

Uložení změn

Některé jednoduché prvky posílají změnu ihned. U plánů a automatizací stiskněte samostatné tlačítko Uložit.

Před odchodem ze stránky vždy zkontrolujte, zda na obrazovce není tlačítko:

  • Uložit,
  • Uložit plán,
  • Uložit automatizace,
  • Změnit údaje.

Tlačítko Nastavení

Nastavení zařízení obsahuje běžné i servisní volby a může nabízet také Předvolby automatizací pro zařízení. Přehled bezpečného použití najdete na stránce Všeobecné nastavení zařízení.
