Tepelné čerpadlo PW¶

Volba při registraci: Tepelko – Tepelné čerpadlo PW

Tepelné čerpadlo má vlastní regulaci, ochrany a provozní zpoždění. OBK Smart může podle instalace zpřístupnit stav, teploty a požadované hodnoty.

Stav, parametry a ovládání¶

Stav a diagnostické hodnoty¶

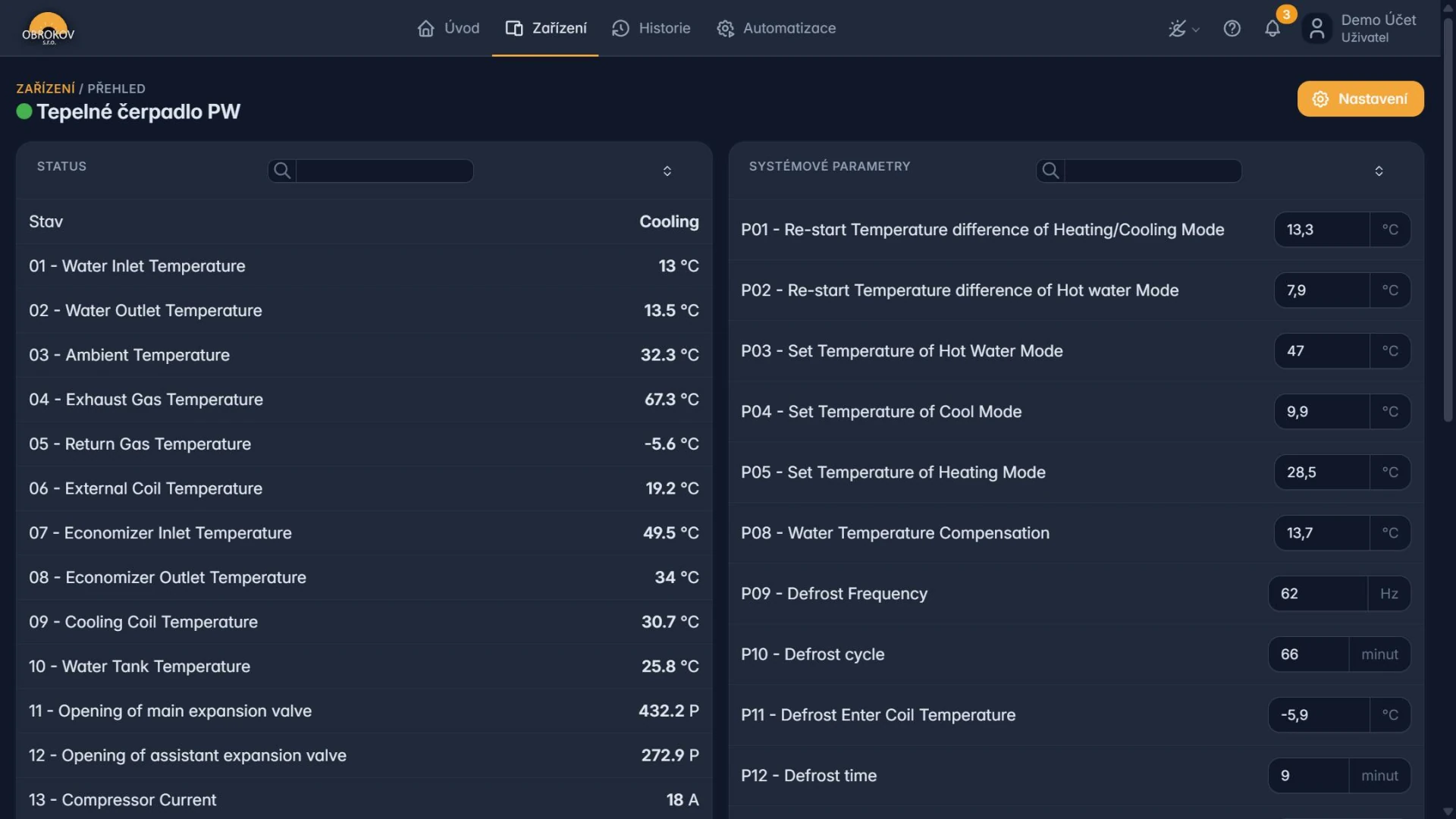

V horní části detailu je tabulka Status. Řádek Stav ukazuje celkový stav zařízení; další řádky zobrazují tyto hodnoty:

Číslování řádků není souvislé. Chybějící číslo proto samo o sobě neznamená závadu. Hodnoty posuzujte společně s provozním stavem a dokumentací konkrétního čerpadla.

Systémové parametry¶

Pod tabulkou Status je tabulka Systémové parametry s číselnými poli. U ukázkového zařízení jsou dostupné tyto skupiny:

Nastavení zařízení¶

Společné volby a bezpečné servisní postupy popisuje Všeobecné nastavení zařízení.

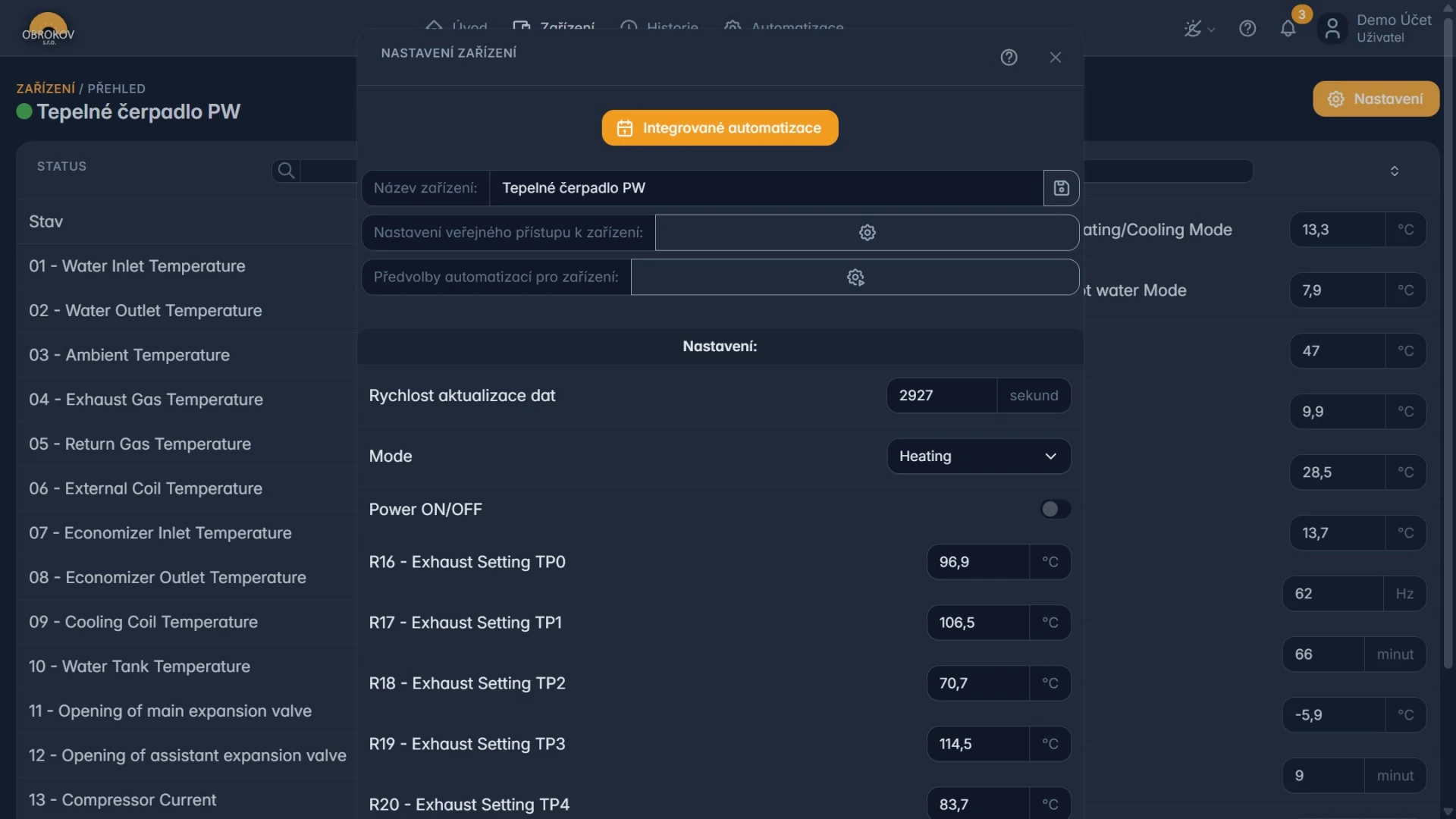

V nastavení ukázkového zařízení jsou kromě společných funkcí dostupné:

• Rychlost aktualizace dat v sekundách,
• Mode s volbami Hot water, Heating, Cooling, Hot water + Heating a Hot water + Cooling,
• Power ON/OFF,
• teplotní pole R16 - Exhaust Setting TP0 až R20 - Exhaust Setting TP4.

Mezi společné funkce patří také předvolby automatizací pro zařízení. Před jejich zapnutím zkontrolujte minimální doby běhu, ochranu kompresoru, povolené režimy a teplotní limity výrobce.

Přepnutí Power ON/OFF nebo režimu může změnit provoz celého systému. Před povelem ověřte vlastní ovladač čerpadla, stav zásobníku a požadavky vytápění či chlazení. Pole R16–R20 ponechte beze změny, pokud jejich význam a povolené hodnoty neurčuje servisní dokumentace.

Než cokoli změníte¶

1. Připravte si návod výrobce čerpadla.
2. Zjistěte, zda OBK Smart zařízení pouze sleduje, nebo také řídí.
3. Zapište si běžnou požadovanou teplotu a provozní režim.
4. Zjistěte minimální dobu běhu a ochranné zpoždění kompresoru.
5. Neměňte servisní limity, které nejsou součástí běžné obsluhy.

Registrace¶

1. Otevřete registraci OBK Smart.
2. Vyberte Tepelko – Tepelné čerpadlo PW.
3. Zadejte dvanáctimístné ID zařízení bez mezer, pomlček a dvojteček.
4. Po ověření ID pokračujte k registraci účtu.
5. Přihlaste se a otevřete Zařízení.
6. U nové karty ověřte typ, dostupnost, sílu Wi‑Fi a verzi softwaru.

První prohlídka detailu¶

1. Otevřete detail zařízení.
2. Nejdříve pouze přečtěte všechny názvy a jednotky.
3. Najděte provozní stav a případný chybový text.
4. Rozlište požadovanou a skutečnou teplotu.
5. Rozlište teplotu topné vody, vratné vody, zásobníku a venkovní teplotu, pokud se v aplikaci zobrazují.
6. Porovnejte hodnoty s displejem nebo ovladačem čerpadla.

Na různých instalacích se dostupné hodnoty liší. Řiďte se celým názvem řádku, ne jen číslem.

Změna běžné požadované teploty¶

Ukázková obrazovka nabízí požadované teploty jako systémové parametry P03, P04 a P05. Pokud výrobce nebo instalační technik potvrdil, že je smíte běžně upravovat:

1. Ověřte, zda měníte ohřev vody, chlazení nebo vytápění.
2. Poznamenejte si původní hodnotu.
3. Změňte ji jen o malý krok.
4. Klikněte mimo číselné pole a ověřte, že hodnota zůstala nastavena.
5. Vyčkejte; čerpadlo nemusí reagovat okamžitě.
6. Sledujte vstupní a výstupní teplotu vody, teplotu zásobníku a provozní stav.

Velká změna požadavku nezajistí, že se prostor vytopí rychleji. Může naopak zhoršit účinnost nebo komfort.

Jak rozumět běžným stavům¶

• Čekání může být normální ochranné zpoždění.
• Odmrazování je u vzduchového čerpadla běžný provozní cyklus.
• Ohřev vody a vytápění mohou mít rozdílné požadované teploty.
• Chyba nebo číselný kód vyžaduje porovnání s návodem výrobce.

Názvy na vašem zařízení mohou být jiné. Chybový kód si před restartem vždy opište.

Historie provozu¶

1. Otevřete Historie.
2. Vyberte tepelné čerpadlo a posledních 24 hodin.
3. Přidejte skutečnou a požadovanou teplotu, pokud jsou dostupné.
4. Přidejte provozní stav nebo výkon, pokud jej zařízení ukládá.
5. Sledujte délku běhu a četnost změn.
6. Pro servis stáhněte PNG i CSV.

Automatizace¶

Automatizace nesmí rychle přepínat kompresor.

1. Nejdříve ověřte ruční chování.
2. Použijte rozdílné hranice pro zapnutí a vypnutí.
3. Pokud použijete akci Počkat, nastavte dostatečně dlouhou a bezpečnou dobu.
4. Zajistěte, aby se pravidlo nespouštělo paralelně.
5. První spuštění pravidla sledujte osobně.

Bez údajů výrobce automatizujte raději upozornění než přímé spínání.

Když čerpadlo netopí¶

1. Přečtěte provozní stav a celý chybový text.
2. Ověřte vlastní ovladač čerpadla a jeho časový plán.
3. Zkontrolujte, zda rozdíl mezi skutečnou a požadovanou teplotou vyžaduje spuštění vytápění.
4. Vyčkejte na ochranné zpoždění.
5. Ověřte, zda stav nepřepisuje některá automatizace.
6. Chybu nemažte opakovaně a servisní limity neměňte.
7. Pro servis připravte snímek, čas chyby a krátkou historii hodnot.
