Wallbox¶

Volba při registraci: Wallbox – Wallbox

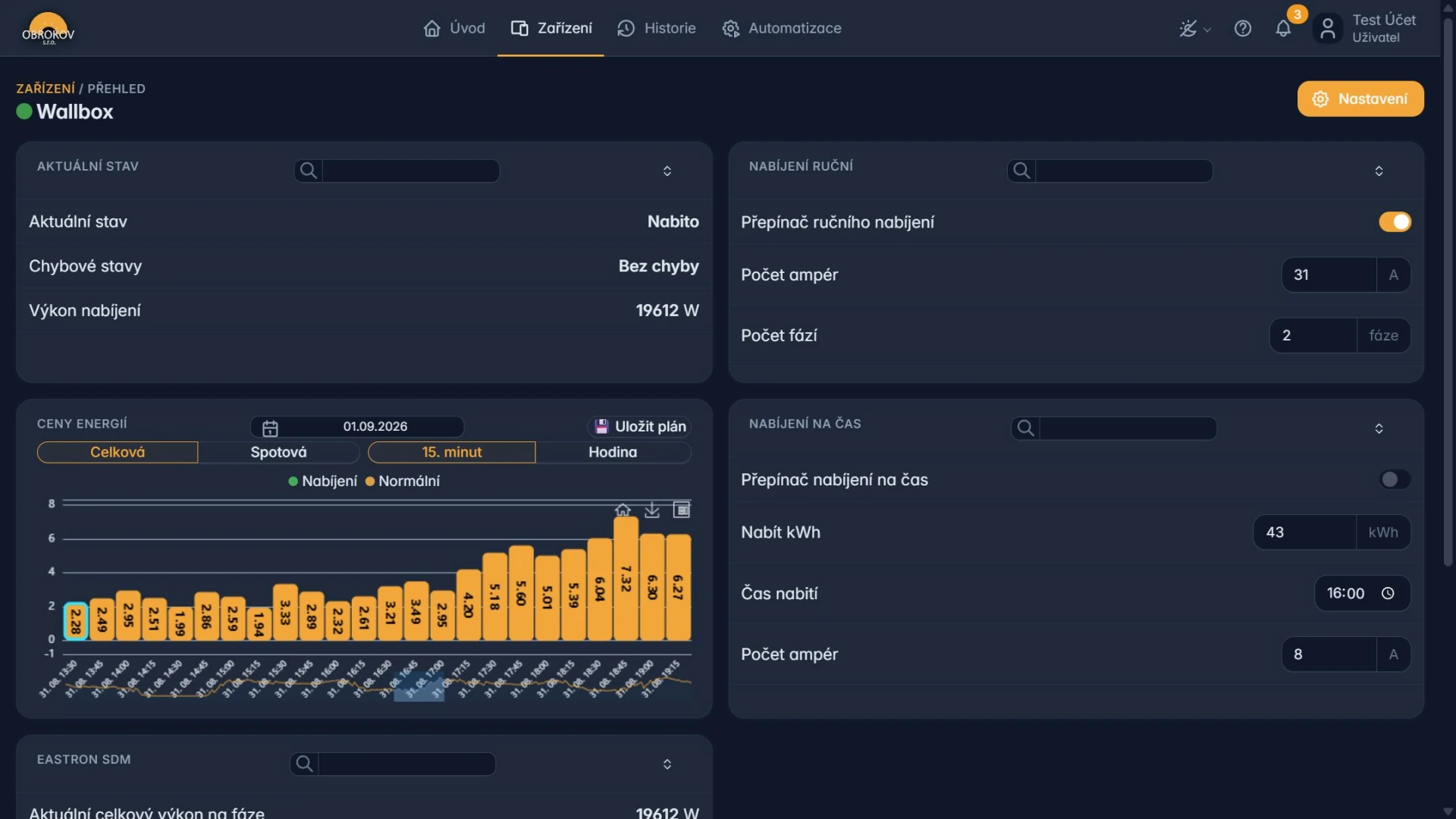

Wallbox slouží k řízení nabíjení elektromobilu. Detail ukazuje stav, chyby, okamžitý výkon, ruční nabíjení a funkci dokončení nabíjení v zadaném čase.

Varianty v e-shopu¶

E-shop nabízí OBK WALLCHARGE 16 A a OBK WALLCHARGE 32 A. Obě varianty podporují řízení přes OBK Smart, nabíjení z přebytků fotovoltaiky a plánování podle času odjezdu, nízkého tarifu nebo ceny elektřiny.

E-shop u obou variant uvádí integrované ochranné prvky pro vozidlo a elektrickou síť. Konkrétní jištění, proudový chránič, průřez kabeláže a povolený výkon musí určit projekt a instalační firma.

Dokumentace z e-shopu:

• společný technický list OBK WALLCHARGER,
• návod k obsluze varianty 16 A,
• návod k obsluze varianty 32 A.

Aktuální cenu, dostupnost a případnou novější revizi parametrů vždy ověřte na příslušné produktové stránce.

Aktuální stav¶

V první tabulce jsou:

• Aktuální stav – například připraveno, připojeno, nabíjení nebo čekání,
• Chybové stavy – text zjištěných problémů,
• Výkon nabíjení – okamžitý výkon ve wattech.

Pokud je výkon 0 W, nemusí jít o poruchu. Vozidlo může být plně nabité, plán může čekat na levnější čas nebo nabíjení nemusí být povoleno.

Při chybě nejdříve bezpečně zkontrolujte kabel a vozidlo. Tlačítko pro vyčištění chyb používejte až po odstranění příčiny.

Ruční nabíjení¶

Nastavení proudu a počtu fází¶

1. V části Nabíjení ruční najděte Počet ampér.
2. Zadejte proud povolený pro vozidlo, Wallbox, kabeláž a jistič.
3. U Počet fází zadejte počet skutečně používaných fází.
4. Zkontrolujte obě hodnoty.

Zahájení ručního nabíjení¶

1. Bezpečně připojte kabel k vozidlu.
2. Zkontrolujte, zda Wallbox nehlásí chybu.
3. Nastavte proud a počet fází.
4. Zapněte Přepínač ručního nabíjení.
5. Vyčkejte několik sekund.
6. Sledujte Aktuální stav a Výkon nabíjení.

Očekávaný výsledek: položka Aktuální stav bude signalizovat probíhající nabíjení a výkon bude po chvíli vyšší než 0 W.

Nabíjení na určitý počet minut¶

1. Do pole Zapnutí nabíjení na určitý čas napište počet minut.
2. Klikněte mimo pole.
3. Ověřte, že se nabíjení spustilo.
4. Po uplynutí času zkontrolujte stav.

Hodnota 0 znamená, že dočasné zapnutí není požadováno.

Ceny energií¶

Část Ceny energií používá podobný plán jako Deye SUN.

1. Vyberte datum.
2. Zvolte Celková nebo Spotová cena.
3. Zvolte interval 15. minut nebo Hodina.
4. Spodní část grafu posuňte na požadovaný čas.
5. Klikněte na sloupec budoucího intervalu. Minulé intervaly jsou zamčené.
6. Opakovaným kliknutím přepněte interval mezi režimy Nabíjení a Normální.
7. V bublině nad grafem zkontrolujte čas a cenu.
8. V hodinovém zobrazení počítejte s tím, že jedno kliknutí změní všechny čtyři čtvrthodiny.
9. Zkontrolujte celý den a stiskněte Uložit plán.
10. Ověřte, že zvolené intervaly zůstaly barevně označené.

Očekávaný výsledek: Wallbox použije uložené časové intervaly podle svého režimu.

Dokončení nabíjení v zadaném čase¶

Část Nabíjení na čas umožňuje zadat požadovanou energii a čas dokončení.

1. Připojte vozidlo.
2. Do pole Nabít kWh zadejte požadované množství energie.
3. Do pole Čas nabití zadejte čas ve formátu HH:MM.
4. Nastavte Počet ampér.
5. Zapněte Přepínač nabíjení na čas.
6. Zkontrolujte datum, čas a stav Wallboxu.
7. Sledujte první spuštění plánu.

Příklad: nastavení hodnoty 8 kWh a času 06:30 znamená požadavek na doplnění osmi kilowatthodin do půl sedmé ráno.

Nastavení Wallboxu¶

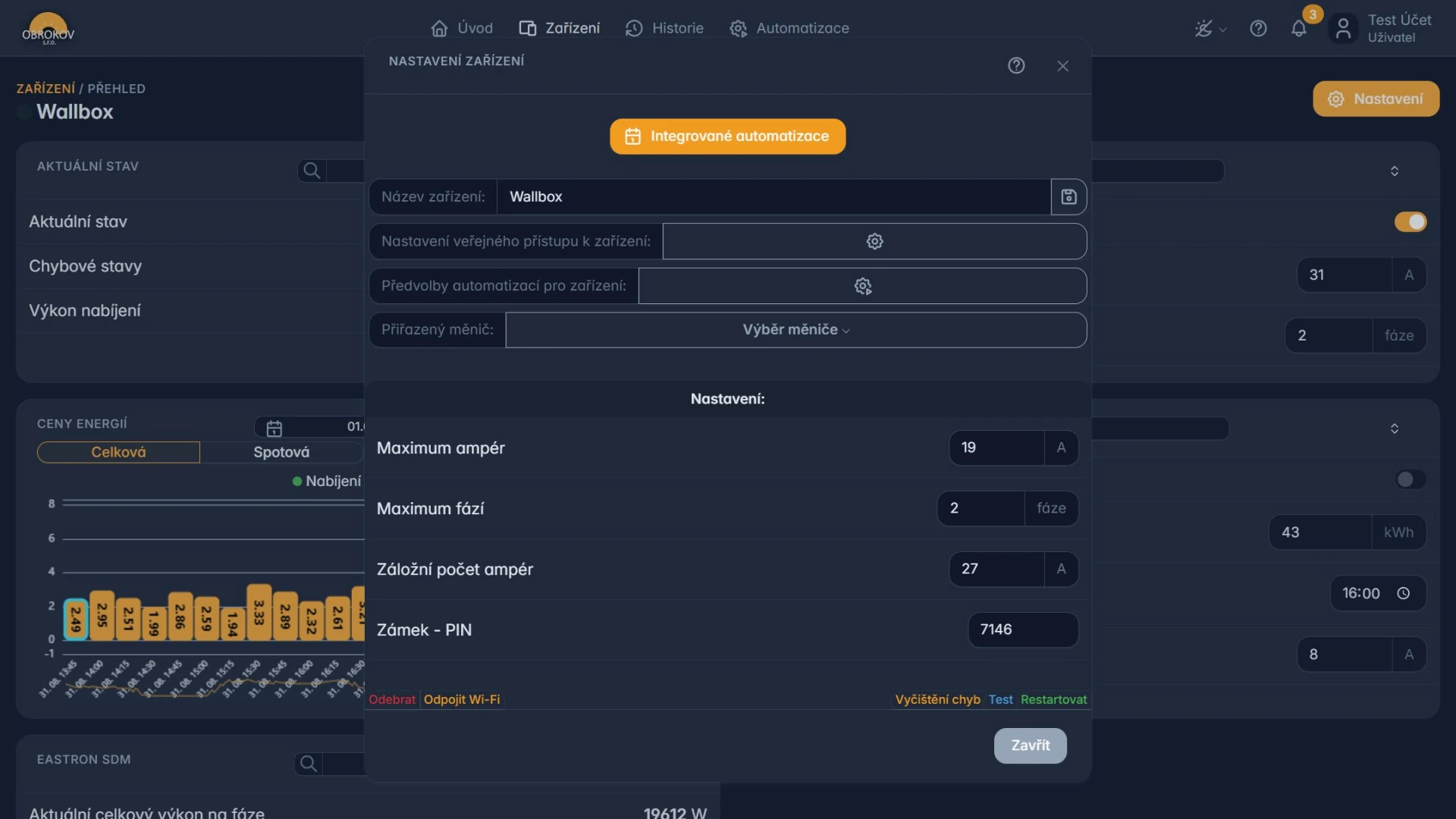

V detailu zařízení stiskněte Nastavení.

V nastavení mohou být dostupné také předvolby automatizací pro zařízení. U scénáře pro nabíjení ověřte přiřazený měnič, maximální proud, počet fází, povolené vybíjení baterie a plán vozidla.

Přiřazení střídače¶

1. V části Přiřazený měnič otevřete pole Výběr měniče.
2. Vyberte správný Deye SUN podle názvu a ID.
3. Počkejte na potvrzení změny.
4. Zavřete nastavení a ověřte chování plánu.

Volba Odebrat měnič propojení zruší. Bez propojení nemusí fungovat řízení nabíjení podle fotovoltaiky.

Elektrické limity¶

Nastavení obsahuje:

• Maximum ampér,
• Maximum fází,
• Záložní počet ampér,
• Zámek – PIN.

Tyto hodnoty nastavuje technik podle kabeláže, jištění, rezervovaného příkonu a vozidla. PIN slouží k omezení neoprávněných změn.

Vyčištění chyb a test¶

1. Přečtěte přesný text chyby a pořiďte snímek.
2. Odpojte vozidlo, pokud to vyžaduje návod k Wallboxu.
3. Odstraňte fyzickou příčinu.
4. Teprve potom použijte Vyčištění chyb.
5. Znovu připojte vozidlo a sledujte stav.

Tlačítko Test spouští servisní test. Používejte ho podle pokynů technika. Pokud se chyba vrátí, nepokračujte opakovaným mazáním.

Restart, Wi‑Fi a odebrání¶

• Restartovat znovu spustí řídicí elektroniku.
• Odpojit Wi-Fi připraví zařízení na nové připojení k síti.
• Odebrat zruší přiřazení k účtu.

Tyto akce nejsou běžným prvním krokem při potížích. Další podrobnosti najdete na stránce Všeobecné nastavení zařízení.

Nabíjení nezačalo¶

1. Zkontrolujte zasunutí konektoru.
2. Zkontrolujte stav vozidla a jeho vlastní časový plán.
3. Ověřte, že proud není příliš nízký nebo mimo povolený rozsah.
4. Ověřte Přepínač ručního nabíjení a Přepínač nabíjení na čas.
5. Přečtěte celý řádek Chybové stavy.
6. Ověřte propojení s měničem a dostupný příkon domu.
7. Restart použijte nejvýše jednou.

Pokud se chyba vrací, kontaktujte servis a přiložte čas, text chyby a snímek obrazovky. Další příklady jsou v Řešení potíží.
