Brána ZigBee 3.0¶

Volba při registraci: Brána – Brána ZigBee 3.0

Brána propojuje podporované prvky ZigBee s OBK Smart. Zajišťuje spojení mezi sítí ZigBee a internetovou službou.

Spárované prvky a jejich ovládání¶

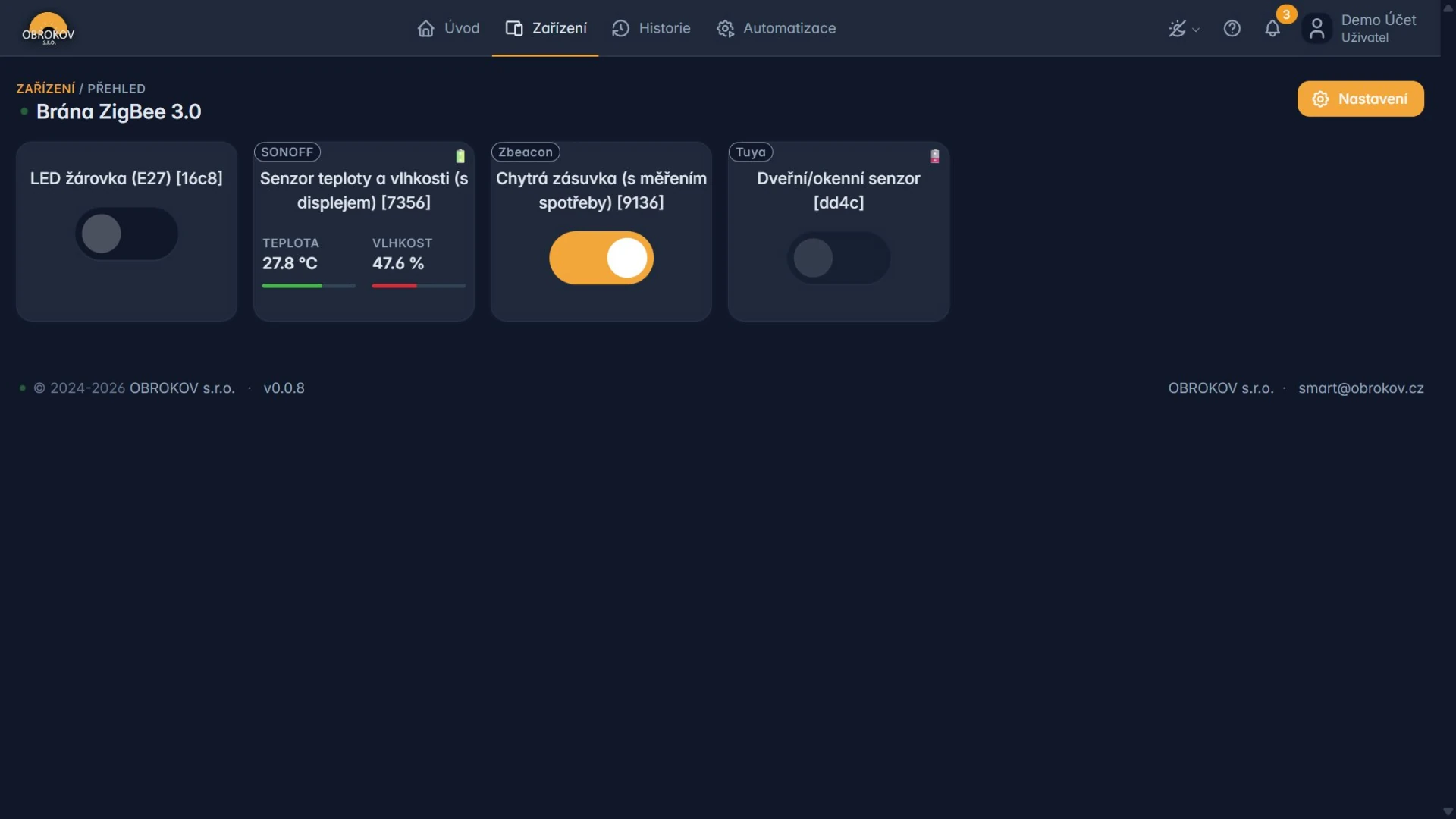

Přehled spárovaných prvků¶

Po otevření karty Brána ZigBee 3.0 se zobrazí samostatné karty spárovaných prvků. Ukázková brána obsahuje:

Přepínače žárovky a zásuvky odesílají povel ihned. Indikátory senzorů jsou pouze pro čtení. Jejich polohu chápejte jako aktuální stav, ne jako tlačítko. Hodnoty a stavy na kartách se mohou měnit bez obnovení celé stránky.

Detaily spárovaných prvků¶

Kliknutím do volné části karty se otevře detail příslušného prvku. Neklikejte přitom na přepínač žárovky nebo zásuvky, protože ten odešle povel bez otevření detailu. Každé dialogové okno obsahuje také vyhledávání, tlačítko Nastavení a tlačítko Zavřít.

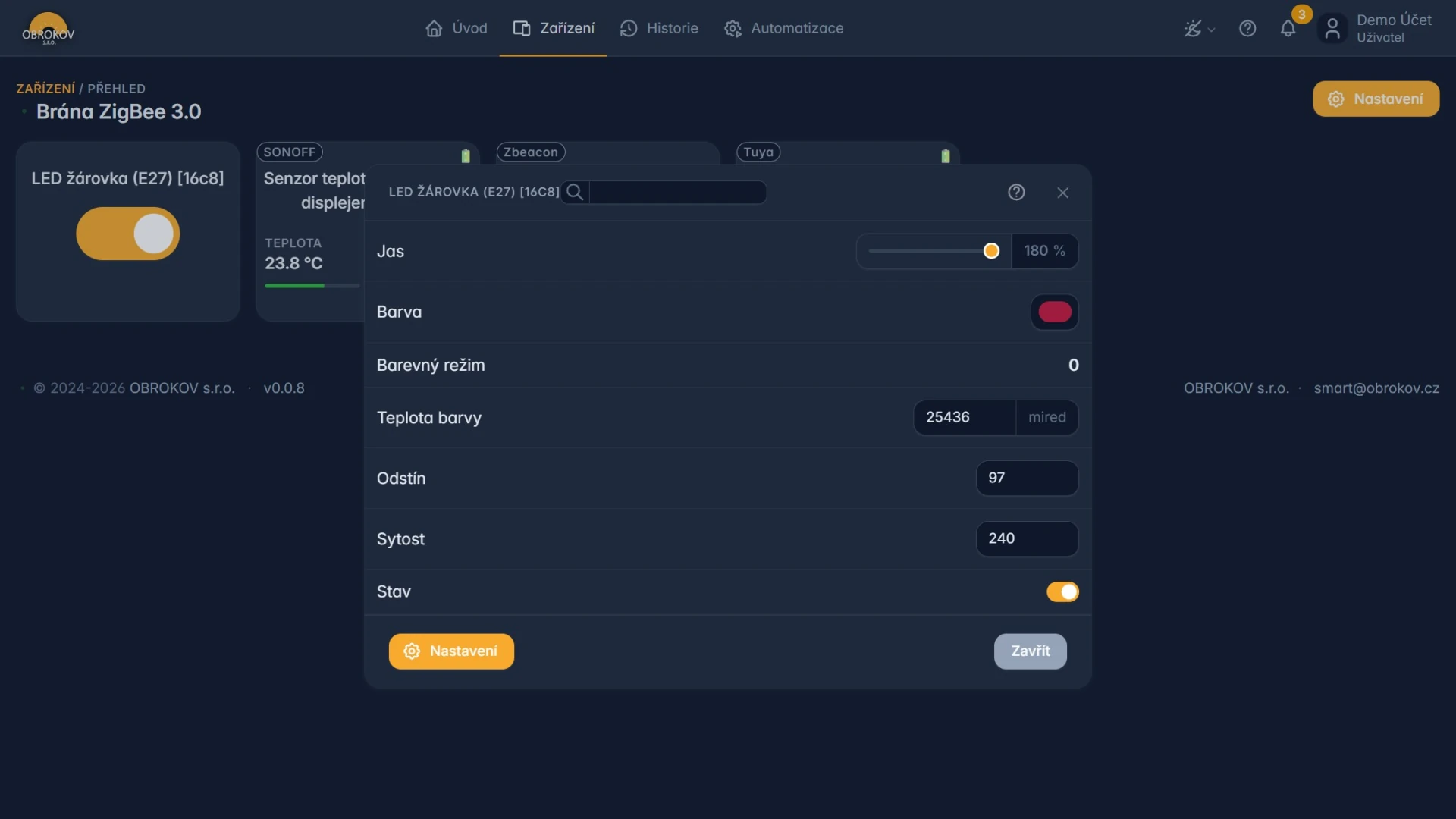

LED žárovka (E27)¶

Posuvník, výběr barvy, číselná pole a přepínač jsou ovládací prvky. Každá změna se odešle do žárovky. Měňte vždy jen jednu hodnotu a vyčkejte na její reakci. Pokud používáte teplotu bílé, ponechte barvu, odstín a sytost beze změny, dokud neověříte, jak je konkrétní žárovka kombinuje.

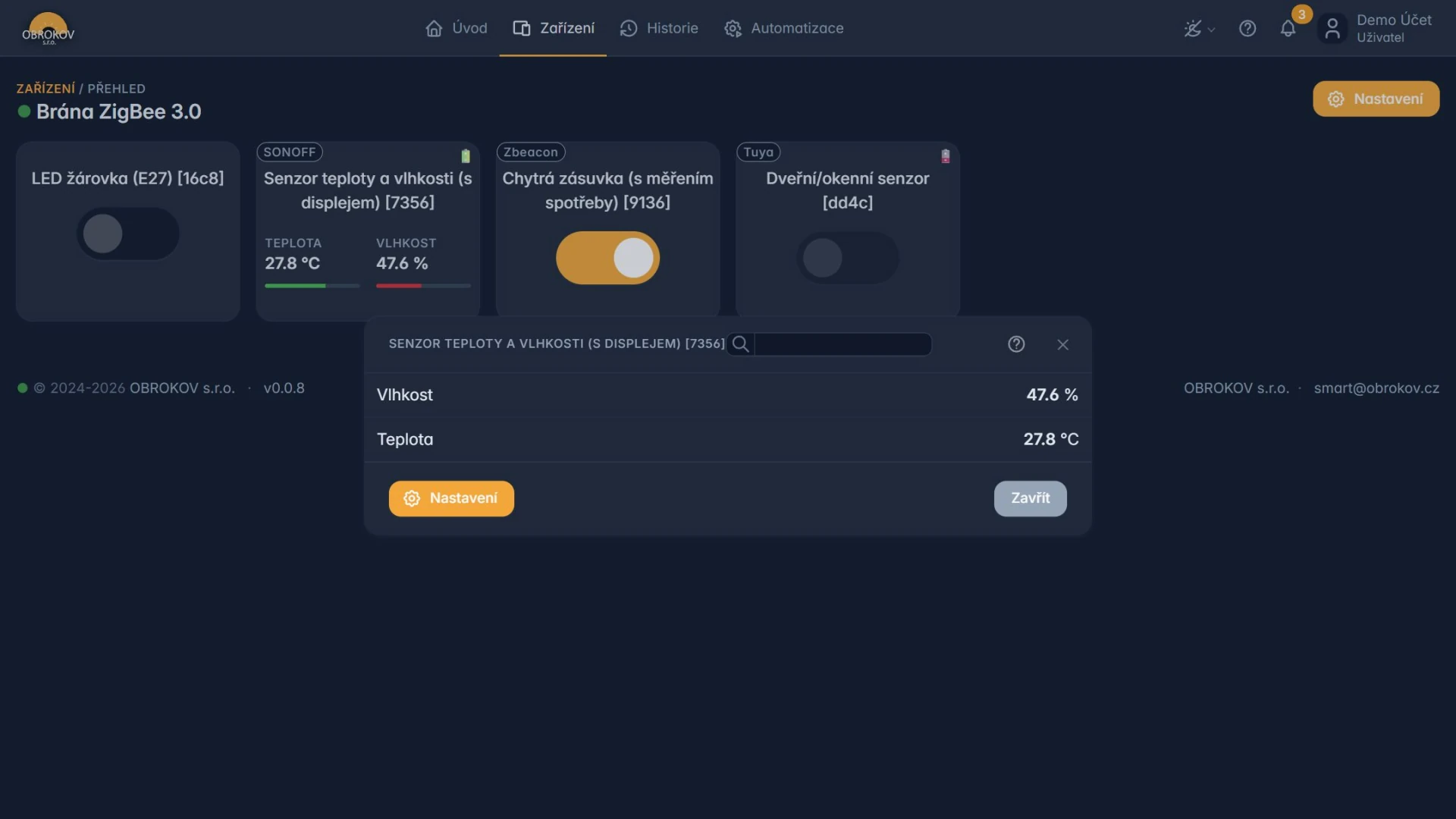

Senzor teploty a vlhkosti s displejem¶

Dialogové okno obsahuje pouze dvě měřené hodnoty:

• Vlhkost v procentech,
• Teplota ve stupních Celsia.

Obě hodnoty jsou pouze pro čtení. Krátkodobý rozdíl mezi displejem senzoru a OBK Smart může být způsoben intervalem odesílání dat bateriového zařízení.

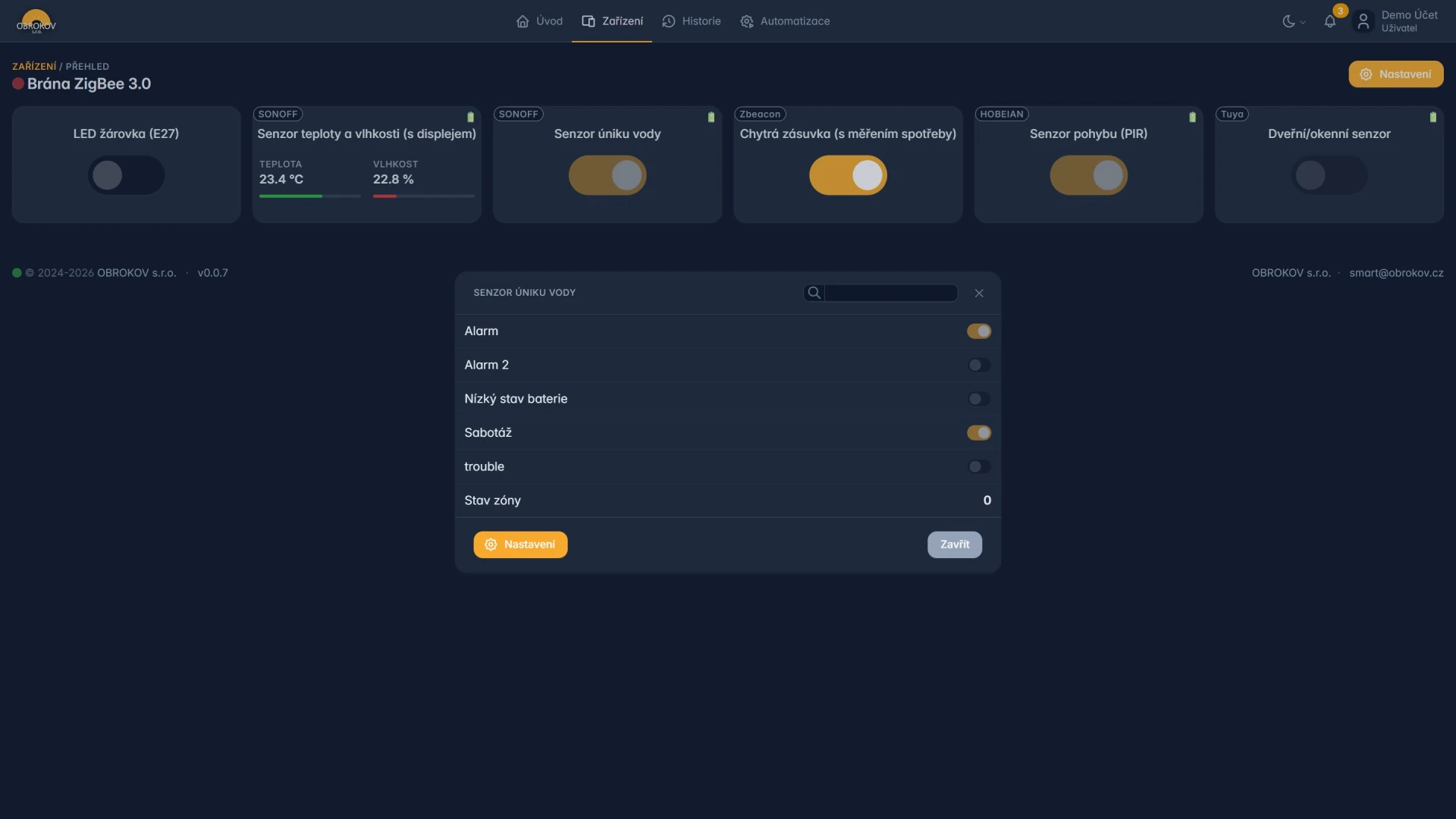

Senzor úniku vody¶

Všechny přepínače v tomto dialogovém okně slouží jako indikátory pouze pro čtení. Aktivní poloha znamená, že zařízení daný příznak právě hlásí. Příčinu určete podle fyzického stavu senzoru a jeho návodu.

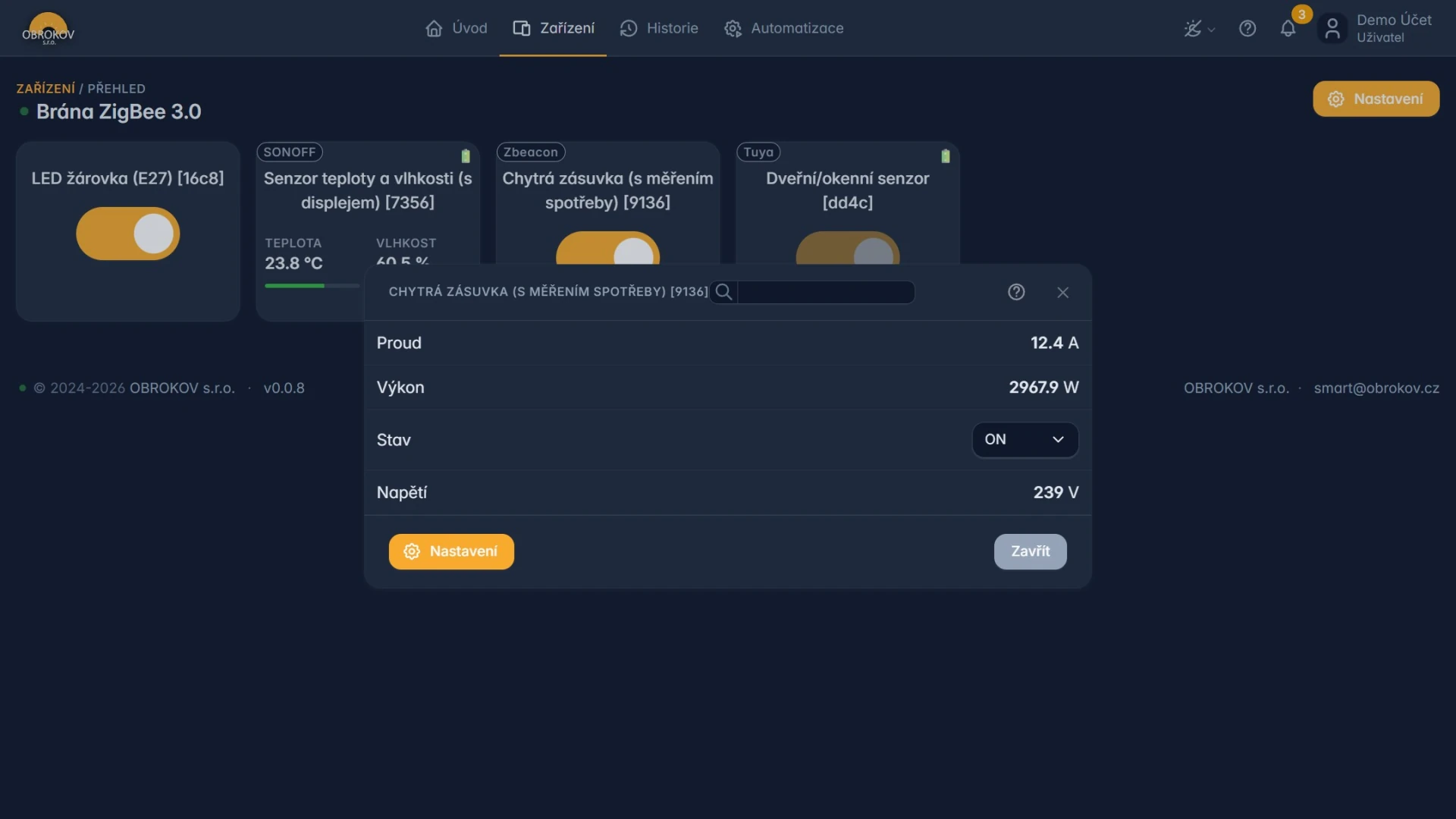

Chytrá zásuvka s měřením spotřeby¶

Hodnoty proudu, výkonu a napětí jsou pouze pro čtení. Výběr Stav je ovládací prvek: OFF zásuvku vypne, ON ji zapne a TOGGLE obrátí současný stav zásuvky. Pro automatizace používejte raději jednoznačné hodnoty ON nebo OFF.

Senzor pohybu (PIR)¶

Dialogové okno obsahuje stejné stavové řádky jako senzor úniku vody: Alarm, Alarm 2, Nízký stav baterie, Sabotáž, trouble a číselný Stav zóny. Všechny přepínače jsou pouze pro čtení. Při pohybu v zorném poli senzoru sledujte změnu hlavního alarmu. Po pohybu může zůstat aktivní po dobu určenou firmwarem zařízení.

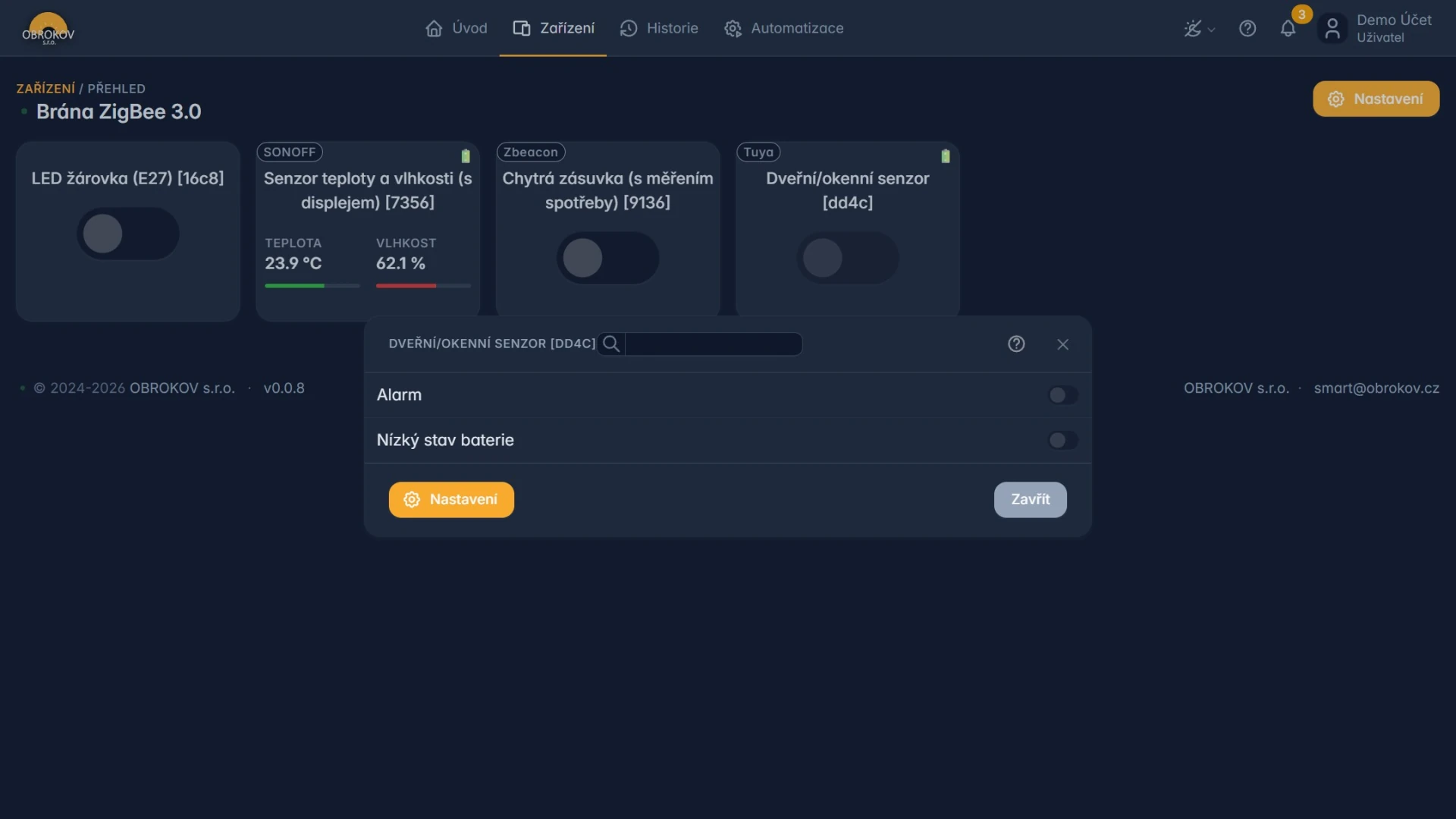

Dveřní/okenní senzor¶

Detail obsahuje dva indikátory pouze pro čtení:

• Alarm je binární stav magnetického kontaktu,
• Nízký stav baterie upozorňuje na potřebu výměny baterií.

Aplikace v dialogovém okně neuvádí, zda aktivní alarm znamená otevřeno nebo zavřeno. Význam ověřte jedním kontrolovaným otevřením a zavřením konkrétního okna či dveří a sledujte změnu indikátoru.

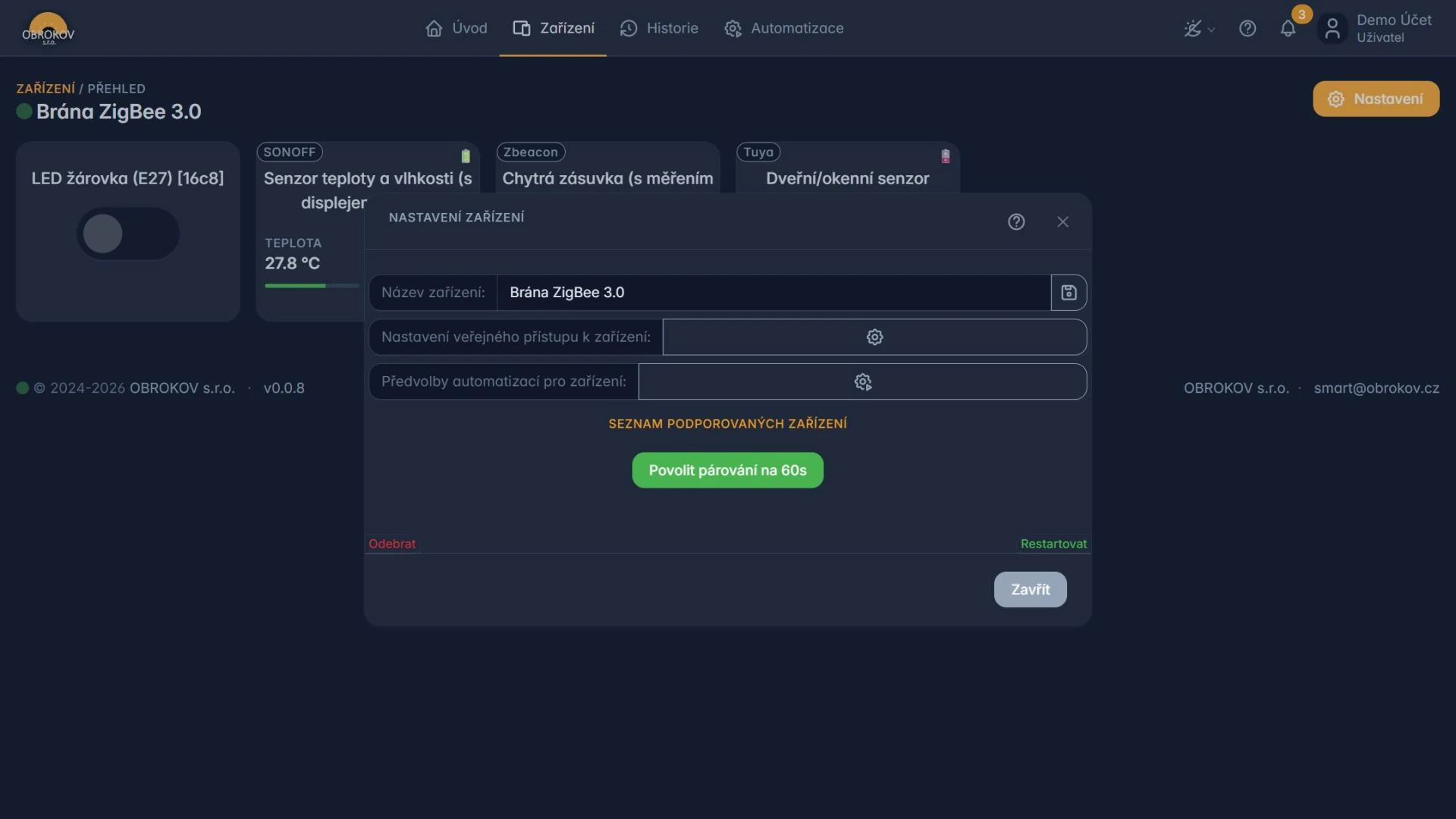

Nastavení brány¶

Společné volby a bezpečné servisní postupy popisuje Všeobecné nastavení zařízení.

V nastavení jsou kromě názvu, veřejného přístupu, integrovaných automatizací a předvoleb automatizací pro zařízení dvě funkce určené přímo pro ZigBee:

• Seznam podporovaných zařízení otevře aktuální přehled typů, které brána umí obsloužit,
• Povolit párování na 60s otevře síť pro přidání jednoho nového prvku po dobu jedné minuty.

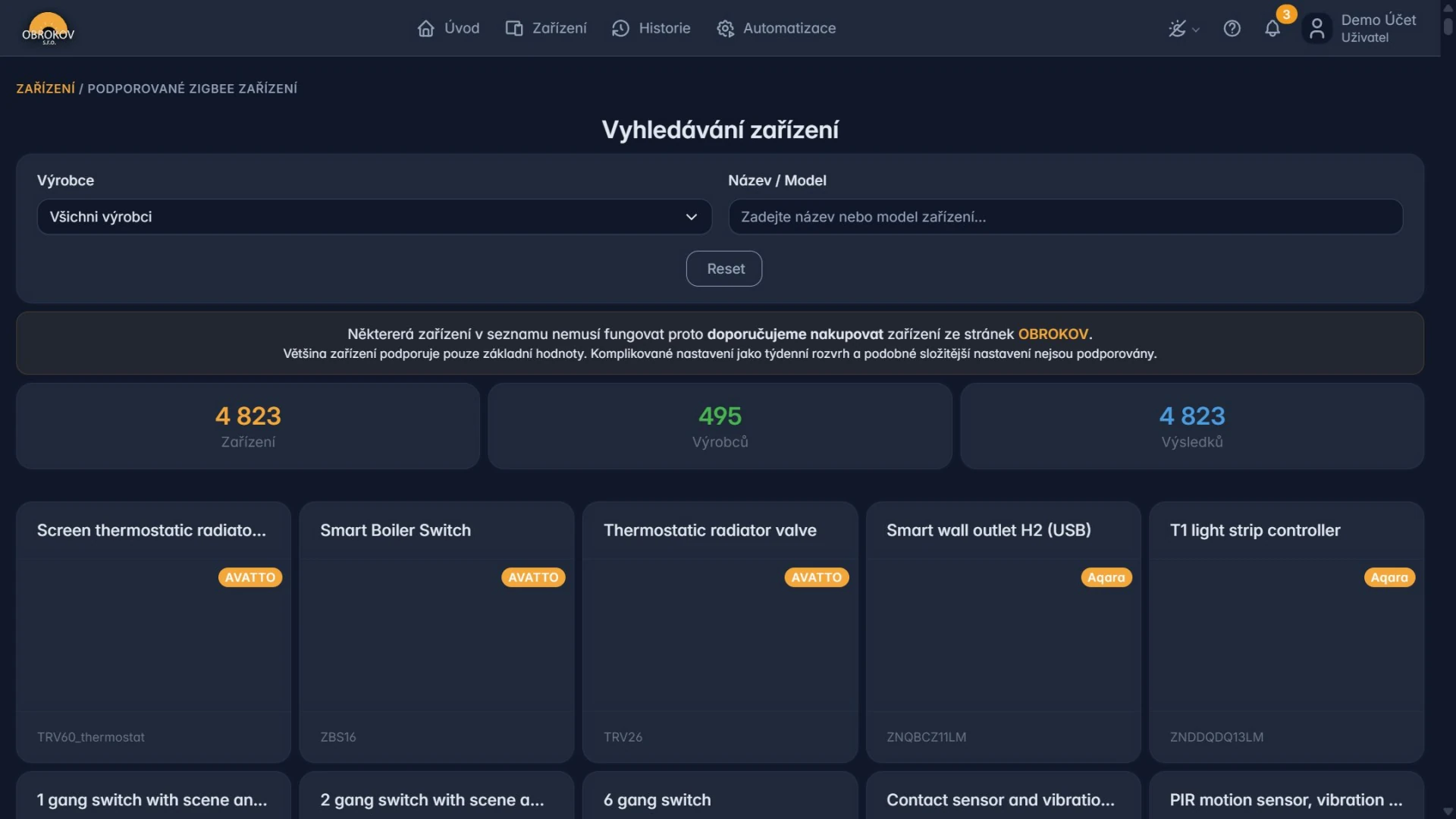

Seznam podporovaných zařízení¶

Odkaz otevře samostatnou stránku Vyhledávání zařízení. Při ověření obsahovala 4 823 zařízení od 495 výrobců. Počty se mohou s aktualizacemi seznamu měnit.

V horním panelu jsou dostupné:

• nabídka Výrobce s výchozí volbou Všichni výrobci,
• pole Název / Model pro textové hledání,
• tlačítko Reset pro zrušení obou filtrů,
• počítadla všech zařízení, výrobců a právě nalezených výsledků.

Každá karta ve výsledcích zobrazuje název zařízení, fotografii, barevný štítek výrobce a přesný model. Kliknutím na fotografii lze otevřít její větší náhled.

Vyhledání konkrétního modelu¶

1. Zadejte celý model ze štítku zařízení do pole Název / Model.
2. Pokud jej neznáte přesně, vyberte nejdříve výrobce a napište část názvu.
3. Porovnejte název, fotografii i model na kartě; podobný vzhled s jiným modelem kompatibilitu nepotvrzuje.
4. Po kontrole stiskněte Reset, pokud chcete zobrazit celý seznam.

Produkt v e-shopu¶

ZigBee brána ZG01 propojuje podporované senzory, relé, zásuvky a další prvky ZigBee s OBK Smart. K místní síti se připojuje ethernetovým kabelem a pro komunikaci s koncovými prvky používá externí polohovatelnou anténu.

Při připojování prvků postupujte podle návodu k připojení zařízení ZigBee. Aktuální seznam kompatibilních prvků, cenu, dostupnost a případnou novější hardwarovou revizi ověřte přímo v e-shopu.

Koncové prvky v e-shopu¶

E-shop u následujících prvků uvádí plnou funkčnost s bránou ZG01 a službou OBK Smart. Každý prvek vyžaduje bránu a v OBK Smart se páruje podle postupu z jeho produktové stránky.

ZigBee zásuvka 16 A¶

ZigBee zásuvka 16 A, model 001SPB2 vzdáleně zapíná a vypíná připojené spotřebiče a podporuje časovače i automatické scénáře.

• vstupní napětí 90–250 V AC při 50/60 Hz a maximální proud 16 A,
• pohotovostní příkon 0,5 W a bezdrátová komunikace na frekvenci 2,4 GHz,
• provozní teplota 0 až 40 °C a relativní vlhkost 20 až 85 %,
• rozměry 50 × 50 × 85 mm a hmotnost 0,1 kg.

Kouřový senzor PG-S11Z¶

Kouřový senzor PG-S11Z používá fotoelektrickou detekci. Při poplachu spustí červenou LED a sirénu o hlasitosti 85 dB ve vzdálenosti 3 m. Do OBK Smart odesílá alarmy, historii událostí a upozornění na slabou baterii.

• protokol ZigBee 3.0 v pásmu 2,4 GHz a napájení dvěma bateriemi AA o napětí 1,5 V,
• automatický test senzoru, baterií a bezdrátového modulu,
• ztišení falešného poplachu přibližně na 10 minut tlačítkem na zařízení,
• provozní teplota −10 až 50 °C, bílé provedení z plastu ABS,
• montáž na strop, rozměry 90 × 40 mm včetně základny a hmotnost 0,1 kg.

LED žárovka RGB+CCT¶

ZigBee LED žárovka RGB+CCT nabízí barevné světlo RGB, nastavitelnou bílou a automatické světelné scénáře.

• příkon 9 W, napájení 85–265 V AC a frekvence 50 Hz,
• rozsah bílé 2 700 až 6 500 K a šroubovací patice,
• rozměry 6 × 6 × 12 cm a hmotnost 0,05 kg,
• samostatný návod k připojení žárovky.

Pohybový senzor IH012-RT01¶

PIR pohybový senzor IH012-RT01 detekuje pohyb osob nebo zvířat v interiéru a může spouštět osvětlení či další automatické scénáře.

• detekční úhel 120° a dosah až 5 m,
• protokol ZigBee, frekvence 2,405–2,480 GHz a vysílací výkon menší než +10 dBm,
• LED pro signalizaci párování a provozu a resetovací tlačítko na zadní straně,
• krytí IP20 a rozměry 40 × 40 × 18 mm.

Senzor otevření dveří a oken¶

Magnetický senzor otevření dveří a oken hlásí stav otevřeno nebo zavřeno a umožňuje odesílat upozornění či spouštět automatizace.

• protokoly ZigBee 3.0 a podle technické tabulky e-shopu také Wi‑Fi 802.11b/g/n,
• napájení dvěma bateriemi s celkovým napětím 3 V DC a upozornění při napětí nejvýše 2,4 V,
• detekční vzdálenost magnetického kontaktu nejméně 15 mm,
• provozní teplota −10 až 50 °C a relativní vlhkost nejvýše 95 %,
• rozměry 2,5 × 2 × 6,5 cm a hmotnost 0,05 kg.

Senzor teploty a vlhkosti RSH-HS07¶

Senzor RSH-HS07 měří teplotu a vlhkost v reálném čase. Hodnoty lze použít například ke spuštění ventilace, vytápění nebo jiné automatizace.

• protokol ZigBee a napájení dvěma bateriemi AAA,
• rozsah teploty −10 až 50 °C s přesností ±0,5 °C,
• rozsah relativní vlhkosti 0 až 95 % bez kondenzace s přesností ±5 %,
• rozměry podle technické tabulky 70 × 24 × 20 mm,
• hmotnost přibližně 20 g podle popisu; metadata produktu uvádějí 0,05 kg.

Senzor teploty a vlhkosti HS03 s LCD¶

Senzor HS03 s LCD displejem zobrazuje teplotu a vlhkost na zařízení i v OBK Smart. Lze jej volně položit nebo připevnit na stěnu páskou 3M.

• protokol ZigBee v pásmu 2,4 GHz a napájení dvěma bateriemi AAA s celkovým napětím 3 V DC,
• rozsah teploty −10 až 55 °C a relativní vlhkosti 0 až 99,9 %,
• přepnutí °C/°F jedním stisknutím, okamžitá aktualizace dat dvojím stisknutím a upozornění na slabé baterie,
• rozměry podle technické tabulky ∅ 61,2 × 23 mm; metadata produktu uvádějí 6 × 6 × 4 cm,
• hmotnost 0,05 kg.

Termostatická hlavice TRV601¶

Termostatická hlavice TRV601 umožňuje vzdáleně řídit radiátor, nastavovat časové plány a volit manuální nebo automatický režim.

• protokol ZigBee a napájení třemi bateriemi AA,
• otočný ovladač, tlačítko a bodový LED displej s aktuální a nastavenou teplotou,
• indikace topení, připojení a stavu baterií,
• přiložené adaptéry pro ventily Danfoss RA, RAV a RAVL, Caleffi, Giacomini a M28,
• montáž bez speciálního nářadí,
• rozměry 5,84 × 5,84 × 9,55 cm a hmotnost 0,25 kg.

Relé modul ZM-104B-M¶

Relé modul ZM-104B-M doplňuje vzdálené spínání a automatické scénáře ke stávajícím vypínačům, zásuvkám, svítidlům a dalším elektrickým okruhům.

• napájení 85–240 V AC při 50–60 Hz,
• proud 10 A na okruh, nejvýše 10 A celkem,
• frekvence 2,405–2,480 GHz, vysílací výkon menší než +10 dBm a dosah až 70 m,
• provozní teplota −10 až 65 °C a nejvyšší teplota pouzdra 80 °C,
• krytí IP20 a rozměry 40 × 40 × 18 mm.

Pro zásuvku, senzory, hlavici a relé modul použijte společný návod k připojení zařízení ZigBee. Elektrické zapojení relé modulu musí provést kvalifikovaný elektrikář.

Jak síť ZigBee funguje¶

• Brána je ústředním bodem sítě.
• Bateriová čidla obvykle síť nerozšiřují.
• Trvale napájené prvky ZigBee mohou podle typu předávat komunikaci dál.
• Kov, zdi a velká vzdálenost signál zeslabují.
• Po změně umístění může síť potřebovat čas na obnovení tras.

Umístění brány¶

1. Umístěte ji pokud možno do středu pokrývaného prostoru.
2. Nedávejte ji do kovového rozvaděče.
3. Nezakrývejte ji velkým spotřebičem.
4. Zajistěte stabilní napájení a síťové připojení.
5. Pro první párování mějte koncový prvek blízko brány.

Registrace brány¶

1. Připojte bránu podle dodaného návodu.
2. Otevřete registraci OBK Smart.
3. Vyberte Brána – Brána ZigBee 3.0.
4. Zadejte dvanáctimístné ID zařízení bez mezer, pomlček a dvojteček.
5. Po ověření pokračujte k registraci účtu.
6. Přihlaste se a ověřte stav brány, připojení k síti a verzi softwaru.

Přidání koncového prvku ZigBee¶

1. Otevřete detail Brána ZigBee 3.0.
2. Stiskněte Nastavení.
3. Pomocí odkazu Seznam podporovaných zařízení ověřte kompatibilitu přesného typu.
4. Umístěte nový prvek blízko brány a připravte postup pro jeho párovací režim.
5. V nastavení brány stiskněte Povolit párování na 60s.
6. Do jedné minuty přepněte prvek do párovacího režimu podle jeho návodu.
7. Vyčkejte na potvrzení a zavřete nastavení brány.
8. V přehledu ověřte, že se objevila nová karta se správným typem.
9. Pojmenujte prvek podle místnosti a účelu.
10. Ověřte jeho hodnoty nebo bezpečný povel a teprve potom jej přemístěte na konečné místo.

Pokud se prvek během 60 sekund nepřidá, nejdříve zkontrolujte jeho napájení, vzdálenost a párovací režim. Párování opakujte až potom. Neobnovujte kvůli tomu tovární nastavení brány.

Pojmenování prvků¶

Používejte názvy jako:

• Teplota v ložnici,
• Kontakt okna v kuchyni,
• Zásuvka na chodbě,
• Tlačítko u dveří.

Název má rozlišit typ, místnost a účel. Více zařízení s názvem Senzor 1 se v historii a automatizacích snadno zamění.

Historie a automatizace¶

Po úspěšném přidání může být koncový prvek dostupný jako samostatné zařízení nebo senzor.

1. V Historii vyberte pouze názvy, které se po párování skutečně objevily.
2. V automatizaci nejdříve použijte prvek jako podmínku nebo upozornění.
3. Ovládací akci testujte jen u prvku, u kterého je bezpečná.
4. Po výměně nebo přejmenování prvku zkontrolujte všechny automatizace.

Když prvek vypadává¶

1. Zkontrolujte baterii koncového prvku.
2. Přibližte jej k bráně.
3. Ověřte napájení trvale napájených prvků mezi ním a bránou.
4. Vyčkejte několik minut na obnovení sítě.
5. Zkontrolujte stav samotné brány a její připojení k internetu.
6. Prvek nemažte a nepárujte znovu jako první pokus.

Odebrání brány¶

Pokud je nutný servis, připravte ID brány, verzi softwaru, název nefunkčního prvku, stav jeho baterie a přibližnou vzdálenost od brány.
